La séparation solide-liquide industrielle ne se concentre plus uniquement sur la zone de filtration. Le design vise désormais la sécheresse du gâteau, la stabilité des cycles, la profondeur de l’automatisation, les intervalles de maintenance et la pression de conformité aux normes environnementales et de sécurité des procédés. Un filtre-presse se trouve au centre de cette équation, non pas comme une machine autonome, mais comme une unité de processus contrôlable qui détermine le flux de matière, la consommation d’énergie et les coûts en aval.
Ce guide explore comment les filtres-presses modernes fonctionnent, où les différentes configurations s’intègrent le mieux, et quels indicateurs de performance façonnent véritablement l’économie à long terme des usines.
Comment un filtre-presse sépare-t-il réellement les solides des liquides en conditions industrielles ?
Un filtre-presse fonctionne grâce à des gradients de pression contrôlés agissant sur une boue confinée entre des médias de filtration. Sa valeur réside dans sa structure de gâteau reproductible, sa teneur en humidité stable et sa fiabilité mécanique sous charge continue.
Que se passe-t-il pendant la phase d’alimentation ?
La boue est injectée par des canaux centraux ou latéraux dans des chambres fermées. La pression augmente progressivement à mesure que l’espace vide se remplit. Une répartition uniforme du flux empêche l’apparition précoce de canaux, ce qui réduirait la surface de filtration efficace et déformerait la densité du gâteau.
Dans les tâches chimiques et métallurgiques, la stabilité de l’alimentation est plus importante que la vitesse. Des rampes de pression irrégulières provoquent souvent l’obstruction des toiles et le désalignement des plaques plus tard dans le cycle.
Comment le gâteau de filtration est-il formé et compacté ?
Les particules se déposent à la surface de la toile et créent une résistance en couches. Lorsque la perméabilité diminue, la vitesse du filtrat diminue tandis que la contrainte interne augmente.
La géométrie de la chambre détermine comment la compression se propage uniformément à travers le gâteau. Les presses bien conçues maintiennent l’espacement des plaques parallèles dans des tolérances étroites, gardant les forces de compression équilibrées sur de grandes surfaces de filtration.
Comment la purge à l’air et le pressage secondaire réduisent-ils l’humidité résiduelle ?
Après la filtration primaire, l’air comprimé déplace le liquide libre des capillaires. Certains systèmes ajoutent un pressage mécanique pour effondrer davantage les pores internes.
Ce stade influence directement le coût logistique. Chaque point de pourcentage d’humidité en moins réduit la masse transportée, le volume de stockage et la gestion des lixiviats en aval.
Comment le gâteau est-il déchargé sans endommager la toile de filtration ?
Les plaques s’ouvrent séquentiellement, et la gravité libère le gâteau, assistée par vibration ou flexion de la toile. Le tirage automatisé réduit l’exposition des opérateurs et protège les bords de la toile de tensions inégales, principale source d’usure prématurée.
Pourquoi différentes industries nécessitent-elles différentes configurations de filtre-presse ?
La chimie des matériaux, la distribution granulométrique et la continuité des processus redéfinissent le design mécanique plus que les spécifications du catalogue.
Pourquoi le traitement de l’acide phosphorique et sulfurique est-il exigeant ?
Ces flux contiennent des cristaux abrasifs, des liquides corrosifs et une charge solide élevée. Les presses doivent tolérer un pH agressif, des variations de température et des cycles de fonctionnement longs sans déformation des plaques ou défaillance des joints. Une géométrie stable des plaques préserve également l’efficacité de lavage, ce qui affecte directement la pureté de l’acide.
Pourquoi la fusion de métaux non ferreux nécessite-t-elle une plus grande résistance mécanique ?
Les boues hydrométallurgiques combinent des particules fines à haute densité. La pression de filtration doit rester stable sur de longs cycles tout en résistant à la fatigue due à la compression répétée. Dans ce cas, la rigidité du cadre et la cohérence hydraulique dominent la performance plus que la surface de filtration nominale.
Pourquoi le traitement des eaux usées est-il plus sensible à l’automatisation et à l’empreinte ?
Les usines de traitement des eaux municipales et industrielles font face à des contraintes de main-d’œuvre et d’espace. Les agencements verticaux et le cycle automatisé permettent un fonctionnement continu avec un personnel minimal, tout en réduisant les exigences de l’enveloppe du bâtiment.
Quels indicateurs de performance définissent réellement un filtre-presse de haut niveau ?
Les chiffres de débit principal cachent les variables qui déterminent le coût total de possession.
Pourquoi la teneur en humidité est-elle plus critique que le débit seul ?
Un gâteau plus sec réduit les frais de transport, abaisse les taxes d’enfouissement et diminue l’énergie de séchage secondaire. Les usines découvrent souvent que l’amélioration de la sécheresse de 3 à 5 % génère plus d’économies que l’augmentation de la surface de filtration de 20 %.
Comment l’automatisation réduit-elle le risque opérationnel ?
Le dosage basé sur le poids, les rampes de pression programmables et l’isolation des pannes préviennent la surcharge et les dommages à la toile. L’automatisation stabilise également le temps de cycle, ce qui améliore l’intégration avec les réacteurs en amont et les épaississeurs.
Pourquoi la régénération des toiles de filtration affecte-t-elle le coût du cycle de vie ?
Le nettoyage à l’air inversé et le lavage en ligne retardent le blocage des pores. Une plus longue durée de vie des toiles réduit la fréquence des arrêts et maintient les courbes de filtration stables sur des mois plutôt que des semaines.
Comment la conception des joints influence-t-elle la sécurité de l’usine ?
Les fuites répandent les liquides corrosifs, endommagent les sols et augmentent les risques de glissade. Les systèmes de joints fiables et la parallélisme cohérent des plaques restent des éléments de conception basiques mais décisifs.
Comment les architectures horizontales et verticales des filtres-presse diffèrent-elles dans des projets réels ?
L’échelle et les contraintes de mise en page déterminent ce choix plus que la chimie du processus.
Pourquoi la conception horizontale favorise-t-elle les surfaces de filtration ultralarges ?
Les presses horizontales distribuent la charge mécanique sur de longues poutres et permettent aux surfaces de filtration de s’étendre sans augmenter la hauteur du bâtiment, ce qui convient aux complexes chimiques et aux sites miniers avec des agencements d’usine larges.

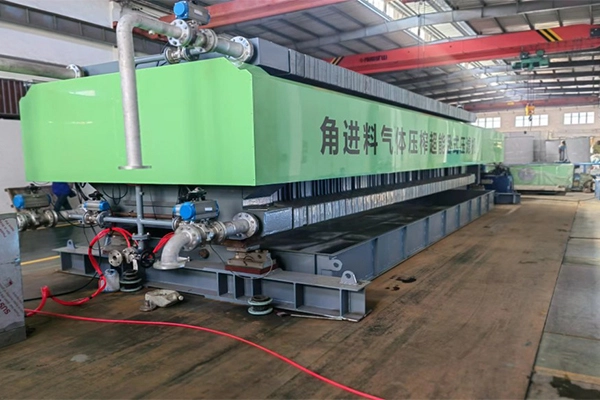

Un exemple représentatif est le Super Pressure Horizontal Plate Filter Press, dont l’architecture supporte de grands volumes de chambres, une compression stable et une déformation faible sur des cycles prolongés, le rendant adapté aux tâches chimiques et minérales en vrac.
Pourquoi la structure verticale est-elle préférée lorsque l’espace est limité ?
Les presses verticales empilent les plaques vers le haut. La gravité aide au déchargement du gâteau, et l’encombrement diminue considérablement.

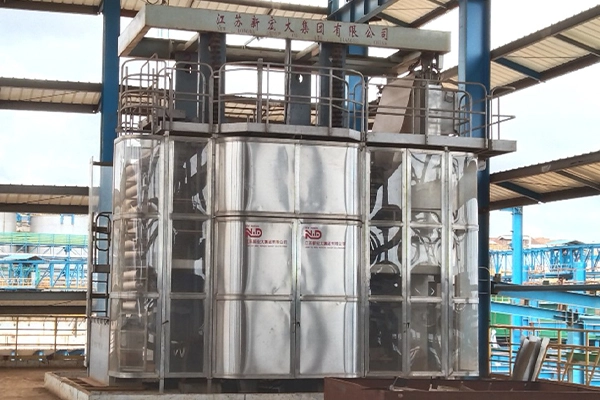

Une configuration courante est le Vertical Automatic Pressure Filter, dont l’agencement intègre le déplacement automatique des plaques et le déchargement en vase clos. Il est adapté aux usines urbaines, aux produits chimiques spécialisés et aux installations recherchant une plus grande densité d’automatisation.
En quoi les stratégies de maintenance diffèrent-elles entre les deux configurations ?
Les presses horizontales nécessitent des inspections structurelles plus longues mais offrent un accès plus facile au remplacement des toiles. Les presses verticales raccourcissent les distances de marche pour les opérateurs mais concentrent les composants mécaniques dans une enveloppe plus petite, augmentant l’importance des inspections programmées.
Quels détails de conception séparent les systèmes fiables des équipements éphémères ?
La cohérence mécanique bat les spécifications de pointe.
Pourquoi le choix du matériau des plaques influence-t-il la stabilité à long terme ?
Les plaques composites résistent mieux au fluage sous une pression cyclique. Les matériaux inférieurs se déforment progressivement, ce qui augmente les fuites et réduit l’uniformité du gâteau bien avant une défaillance visible.
Comment les canaux d’alimentation influencent-ils l’uniformité de la pression ?
Des agencements symétriques des canaux empêchent le stress localisé. Un remplissage inégal entraîne souvent une usure précoce des toiles et des fissures asymétriques dans le gâteau.
Pourquoi l’architecture logique des PLC est-elle importante dans les usines multi-équipe ?
La logique de contrôle régit les rampes de pression, la synchronisation des valves et la récupération des pannes. Un mauvais design de logique force les opérateurs à effectuer des substitutions manuelles, augmentant à la fois le coût de la main-d’œuvre et la probabilité d’erreur.
Qui peut offrir à la fois une profondeur en ingénierie et une cohérence de fabrication à grande échelle ?
Dans les grands projets chimiques et métallurgiques, les fournisseurs d’équipements de séparation fonctionnent de plus en plus comme des ingénieurs système plutôt que comme des vendeurs de composants.
NHD, fondée en 1992, s’est développée en un groupe intégré couvrant la filtration, les filtres-presse automatiques, l’agitation, l’épaississement, l’équipement pour l’acide sulfurique, les récipients sous pression et les livraisons EPC. Opérant depuis une base de fabrication de 270 000 mètres carrés avec plus de 800 employés et plus de 260 ingénieurs, nous fournissons des équipements dans les produits chimiques phosphoriques, le raffinage de l’alumine, la fusion de métaux non ferreux, la production d’acide sulfurique et le traitement de l’environnement. Avec des centaines de technologies brevetées et une coopération à long terme avec des entreprises d’ingénierie internationales, notre groupe a fourni des équipements dans plus de 50 pays tout en maintenant des positions de marché domestiques leaders dans plusieurs catégories d’équipement de séparation.
Comment devez-vous évaluer le ROI des filtres-presse avant de vous procurer l’équipement ?
Le prix d’achat dit peu sur le coût réel d’exploitation.
Comment estimez-vous le coût par tonne de solides secs ?
Incluez l’énergie par cycle, le remplacement des toiles, la consommation d’huile hydraulique, la main-d’œuvre de maintenance et la probabilité d’arrêt. Le rendement de matière sèche offre une métrique plus fiable que le débit de boue humide.
Pourquoi l’énergie par cycle doit-elle être incluse ?
La compression de l’air, les pompes hydrauliques et les systèmes de lavage s’accumulent en charges annuelles substantielles, surtout dans les usines en continu.
Comment les intervalles de maintenance affectent-ils le coût total de possession ?
Les arrêts non planifiés perturbent les réacteurs en amont et les séchoirs en aval. Les conceptions permettant des changements rapides de toiles et le remplacement modulaire des joints surpassent souvent les équipements moins chers dans les deux ans de fonctionnement.
Conclusion
Un filtre-presse n’est pas simplement un séparateur mécanique. C’est un dispositif de stabilité qui régule le contrôle de l’humidité, le rythme de production et le coût d’exploitation à long terme. Les architectures horizontales et verticales servent différentes stratégies spatiales et d’échelle, tandis que la profondeur de l’automatisation et la précision structurelle dictent la fiabilité.
Si vous évaluez les presses par la sécheresse du gâteau, la cohérence des cycles et la maintenabilité plutôt que par la seule surface, les décisions d’achat deviennent bien plus prévisibles et défendables.
FAQs
Q : Jusqu’où peut-on réduire l’humidité du gâteau de filtration dans les systèmes haute pression ?
A : Avec une compression par étapes et le déplacement de l’air, les presses modernes atteignent généralement des réductions d’humidité de 30 à 50 % par rapport aux conceptions de chambres conventionnelles, selon la taille des particules et la chimie de la boue.
Q : La conception horizontale est-elle toujours meilleure pour l’expansion de la capacité ?
A : Non. Les presses horizontales augmentent efficacement la surface de filtration, mais les presses verticales surpassent souvent lorsque l’empreinte de l’usine, la densité d’automatisation ou le déchargement en vase clos est critique.
Q : À quelle fréquence faut-il remplacer la toile de filtration lors d’un service chimique continu ?
A : Avec la régénération à l’air et un bon design de lavage, la durée de vie dépasse généralement un an, bien que les particules abrasives et la température restent des facteurs décisifs.
