Un filtre-presse est l’un des équipements les plus importants dans les tâches de séparation solide-liquide en usine. Savoir comment bien utiliser cet équipement est crucial. Cela aide à maintenir le travail fluide, à rester en sécurité et à prolonger la durée de vie du système. Ce guide complet fournit des détails clairs sur l’utilisation d’un filtre-presse, des idées de base aux conseils d’entretien utiles.
Aperçu d’un Filtre-Presse et de Ses Utilisations
Les filtres-presses agissent comme un équipement clé de séparation dans de nombreux domaines. Ils offrent des moyens stables et rapides pour extraire les solides des mélanges liquides.
Qu’est-ce qu’un Filtre-Presse et Quel est Son Rôle Principal
Un filtre-presse est un équipement de séparation par lots. Il sépare les solides des liquides en poussant la boue sous pression. La boue sous pression entre dans de nombreuses chambres filtrantes faites par les plaques de filtre. Les solides restent sous forme de gâteau de filtre. Le liquide clair passe à travers le média filtrant. L’équipement fonctionne par filtration, nettoyage du gâteau si nécessaire, et séchage mécanique.
Utilisations Communes en Usine
Le filtre-presses automatique à pression verticale NHD HDLY provient de NHD. Il s’appuie sur les compétences locales et mondiales en matière de filtres-presse. Il est largement utilisé dans des domaines comme le travail des métaux non ferreux, la fusion, la fabrication de dioxyde de titane, l’industrie chimique, la préparation du charbon, l’industrie alimentaire, la céramique, la fabrication de papier, le travail du sucre, la fabrication de colorants et le traitement des eaux usées. Ces nombreuses utilisations montrent à quel point la technologie de filtres-presses NHD est flexible et fiable dans différents domaines industriels.
Composants et Fonctionnement d’un Filtre-Presse
Connaître les principales parties et règles de fonctionnement est essentiel pour bien utiliser et entretenir un filtre-presse.
Principales Parties et Leur Fonction
Un filtre-presse automatique vertical NHD normal a de nombreux composants vitaux qui travaillent ensemble :
- Plaques de filtre : Cadres rigides qui forment des chambres filtrantes scellées lorsqu’elles sont fermées.
- Tissu filtrant : La couche transparente placée sur chaque plaque filtrante. Elle retient les solides mais laisse passer le liquide.
- Diaphragme (membrane) : Feuille flexible intégrée dans la plaque filtrante. Elle donne une pression supplémentaire au gâteau de filtre.
- Système hydraulique : Fournit une force de maintien pour sceller le groupe de plaques. Il alimente le fonctionnement automatique.
- Collecteur de filtrat : Recueille et évacue le liquide clair de toutes les chambres.
- Système de contrôle PLC : Gère la séquence du cycle de manière autonome. Il surveille la pression et maintient des verrous de sécurité.
- Valves pneumatiques et système de souffle d’air : Aident à sécher le gâteau et à nettoyer le système.
Le tissu filtrant est la partie qui est changée pour la filtration. Le groupe de plaques est l’unité principale de construction et de fonctionnement.
Comment se Déroule la Filtration
Lorsque la boue entre en contact pour la première fois avec le tissu filtrant, les plus grosses particules sont capturées à la surface du tissu. Elles forment une couche de « pont » poreuse. C’est le début du gâteau filtrant. Au fur et à mesure que la filtration se poursuit, cette couche de gâteau effectue la tâche principale de filtration. Elle attrape progressivement les plus petites particules. La partie liquide, appelée filtrat, continue à traverser le gâteau filtrant et le tissu en dessous. Cela maintient une séparation constante tout au long du cycle.

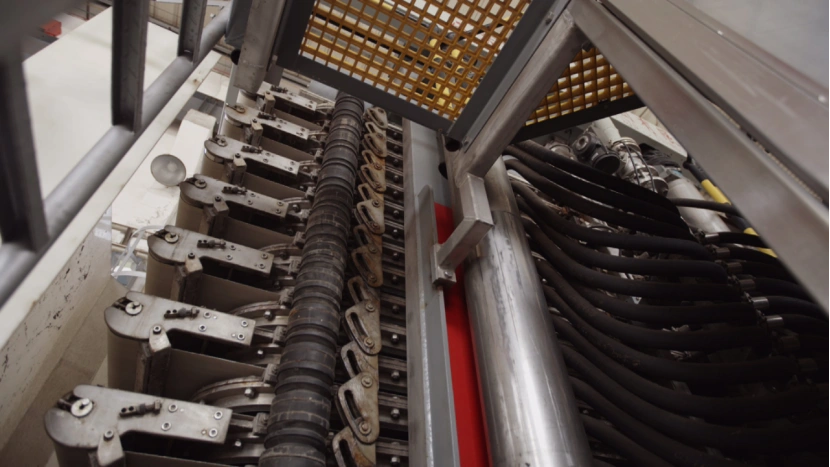

Guide de Fonctionnement Étape par Étape pour l’Utilisation du Filtre-Presse
Des étapes de fonctionnement correctes sont nécessaires pour un travail optimal et pour maintenir l’équipement en bon état.
Vérifications Avant de Commencer
Avant que tout cycle de filtration ne commence, les opérateurs doivent effectuer des vérifications complètes :
- S’assurer que toutes les connexions pneumatiques et hydrauliques sont bien serrées et ne fuient pas.
- Inspecter les tissus filtrants pour déceler des dommages, une bonne tension, et un ajustement correct.
- Vérifier que les verrous de sécurité, les arrêts rapides, et les systèmes de décharge de pression fonctionnent.
- S’assurer que les pompes d’alimentation, les vannes de contrôle, et le système PLC fonctionnent bien.
- Vérifier que toutes les vannes manuelles sont en position de départ.
Étapes de Fonctionnement Détaillées pour le Cycle de Filtration du Filtre-Presse (Total 6 Étapes)
Étape 1 – Partie Alimentation La boue est pompée dans les chambres filtrantes fermées par la ligne d’alimentation. Sous pression, le liquide passe à travers le tissu filtrant et la couche de gâteau. Les solides s’accumulent pour former le gâteau filtrant. Le filtrat est collecté et évacué par la ligne de filtrat. À la fin de l’alimentation, la ligne d’alimentation se nettoie automatiquement. Cela empêche les accumulations résiduelles. Surveiller constamment la pression d’alimentation, la vitesse du flux et la clarté du filtrat durant cette étape.
Étape 2 – Poussée du Diaphragme De l’eau ou de l’air à haute pression est introduit dans la chambre du diaphragme derrière la feuille. Le diaphragme s’étend vers le gâteau de filtre. Il exerce une pression supplémentaire uniforme pour extraire davantage de liquide du gâteau.
Étape 3 – Nettoyage du Gâteau (Si Nécessaire) Un liquide de nettoyage entre dans les chambres filtrantes. Il pousse le liquide initial restant ou les éléments solvables. Le liquide de lavage traverse le gâteau et le tissu filtrant. Il est évacué par la ligne de filtrat.
Étape 4 – Séchage à l’Air De l’air comprimé est soufflé dans les chambres filtrantes fermées via les ouvertures d’alimentation. Cela pousse le liquide résiduel hors du gâteau, de la chambre du diaphragme et des lignes de filtrat. Cela atteint la sècheresse maximale avant le déchargement.
Étape 5 – Ouverture du Groupe de Plaques et Libération du Gâteau Le système de maintien hydraulique relâche la pression et se rétracte. Les plaques de filtre se séparent une par une. L’équipement de secouage automatique des tissus se déclenche. Il fait tomber le gâteau filtrant sec dans le bac de collecte en dessous.
Étape 6 – Nettoyage des Tissus Filtrants Des jets de lavage haute pression s’activent un côté puis l’autre pour chaque tissu filtrant. Ils retirent les particules collées et rendent la capacité de filtration. Le système referme ensuite le groupe de plaques. Il se prépare pour le prochain cycle.
Étapes de Sécurité et Règles d’Entretien
Les plans de sécurité et d’entretien sont essentiels pour un bon fonctionnement du filtre-presse et la protection des travailleurs.
Règles de Sécurité en Fonctionnement
Les travailleurs doivent suivre des méthodes de sécurité strictes à toutes les étapes :
- Les systèmes NHD disposent de gardes de surcharge à trois niveaux pour une sécurité de fonctionnement totale.
- Toujours porter l’équipement de protection individuel approprié : lunettes de sécurité, gants et vêtements de protection.
- Ne jamais ouvrir le filtre-presse sous pression. Vérifiez la décharge complète de la pression à l’aide des jauges et des indications du PLC d’abord.
- Utiliser les techniques de verrouillage/étiquetage lors de l’entretien.
- Organiser régulièrement des cours de sécurité et des exercices de réponse rapide.
Méthodes d’Entretien Courantes
Un entretien régulier maintient un fonctionnement optimal et prolonge la durée de vie de l’équipement :
- Tissu filtrant : Inspecter quotidiennement. Remplacer s’il est déchiré, bloqué, ou si le temps de filtration dépasse de plus de 30 % le temps initial.
- Système hydraulique : Vérifier le niveau de liquide, l’état, et la pression chaque semaine. Changer le liquide selon le plan du fabricant.
- Joints et garnitures : Vérifier chaque fois que le tissu est changé. Remplacer s’ils sont fissurés ou déformés.
- PLC et capteurs : Régler la pression et les capteurs de repérage tous les trois mois. Mettre à jour le logiciel lorsque NHD l’envoie.
- Lavage automatique des tissus: Vérifier la pression des jets et la couverture à chaque cycle.
Les systèmes NHD disposent d’un lavage automatique complet des tissus avec auto-vérification. Ceci réduit beaucoup le travail manuel.
NHD – Un Fabricant Fiable d’Équipements de Filtration Industrielle
New Hongda (NHD) est à la pointe de la fabrication d’équipements de filtration depuis le début de sa R&D en 2005. Plus de 200 unités fonctionnent bien à travers le monde. Cette grande expertise montre l’engagement de NHD pour l’innovation et la satisfaction des clients.
La gamme de produits NHD inclut des systèmes de filtre-presse verticaux et horizontaux de premier ordre. Ils s’adaptent aux besoins de travail précis. La construction verticale à quatre colonnes occupe peu d’espace au sol. Le plus grand modèle de 168 m² nécessite environ 15 m × 6 m d’espace au sol, sans compter l’équipement auxiliaire. La conception modulaire permet de démonter et de déplacer le tout avec peu de temps d’arrêt.
Résumé
Le fonctionnement du filtre-presse nécessite une attention rigoureuse aux étapes, aux règles de sécurité, et aux méthodes d’entretien. Connaître les méthodes de filtration, suivre l’ordre du cycle fixe et mettre en œuvre des plans d’entretien complets maintiennent l’équipement au meilleur de sa performance et prolongent sa durée de vie. Les filtres-presses automatiques verticaux de NHD intègrent des fonctionnalités automatiques avancées. Celles-ci incluent le contrôle PLC, l’auto-vérification et la surveillance à distance. Ils offrent une grande vitesse, peu de besoin de travail et une sécurité constante. La réussite repose sur la formation des opérateurs, le contrôle des étapes et l’entretien actif.
FAQs
Q1 : Quels types de matériaux peuvent passer à travers un filtre-presse ?
R : Les filtres-presses NHD acceptent de nombreuses boues pour les emplois en chimie, pétrole, alimentation, pharmacie, métallurgie et traitement des eaux usées. Le réglage du système tel que le type de tissu, le matériau des plaques et le diaphragme correspond à l’épaisseur de la boue, la taille des particules et la compatibilité chimique.
Q2 : À quelle fréquence dois-je changer le tissu filtrant ?
R : Les temps de remplacement dépendent de la rugosité de la boue, de la quantité de solides et de la réussite du lavage. Surveillez le temps du cycle et l’état du filtrat. Remplacez les tissus lorsque le temps de filtration augmente considérablement ou lorsque vous observez des blocages, déchirures ou étirages. La durée de vie normale varie de quelques semaines à quelques mois dans les environnements difficiles.
Q3 : Les filtres-presses peuvent-ils fonctionner de manière autonome ?
R : Oui, les systèmes NHD sont entièrement automatiques grâce au PLC avec HMI à écran tactile, à des vérifications d’auto-alarme et à la surveillance à distance. Tout le cycle—alimentation, pression, nettoyage, séchage, décharge, et lavage des tissus—s’effectue avec peu d’intervention humaine. Cela assure un travail continu et réduit les tâches manuelles.
