Préparer un smoothie dans la cuisine : un mélange insuffisant laisse de gros morceaux ; un mélange excessif le transforme en une mousse désordonnée. Dans les industries chimiques et des métaux non ferreux, l’exploitation minière durable et la chimie verte rendent le choix du bon mélangeur tout aussi crucial. Un mélange efficace est essentiel dans les industries chimiques et minières, où la durabilité et l’efficacité énergétique sont importantes. Choisir le bon agitateur industriel garantit un mélange approprié, une réduction du gaspillage d’énergie et une productivité accrue.
Pourquoi commencer par des expériences d’agitation pour la sélection ?
Choisir le bon agitateur dès le départ évite des erreurs coûteuses par la suite. Les expériences d’agitation NHD peuvent aider à adapter l’équipement à vos matériaux et à la configuration de votre réservoir. Pensez à la façon dont les agitateurs à pales inclinées traitent les fluides visqueux différemment des modèles standard. En effectuant des tests, vous pouvez voir les données de performance réelles avant une installation à grande échelle.
Nécessité des tests en laboratoire avant la sélection
Les tests en laboratoire agissent comme un filet de sécurité. Ils révèlent à quel point un agitateur mélange bien vos liquides ou boues spécifiques. Par exemple, dans l’industrie chimique, où les réactions dépendent d’un mélange uniforme, un mauvais mélange peut entraîner des résultats inégaux ou des problèmes de sécurité. Les tests sur les agitateurs de réservoir de boue montrent s’ils empêchent la décantation dans les fluides de forage. Sans cette étape, vous risquez de vous retrouver avec un équipement qui ne fonctionne pas bien, gaspillant temps et ressources.
Passer des tests de base à des configurations plus avancées garantit que vous couvrez tous les aspects. C’est là que les bancs spécialisés interviennent, offrant un contrôle précis sur des variables comme la vitesse et le type d’hélice.
Banc de test ADV pour la sélection d’hélice
Le banc ADV se distingue par sa capacité à simuler des conditions réelles à petite échelle. Il utilise des réservoirs jusqu’à 1800mm de diamètre pour des essais pilotes. Ici, vous pouvez essayer différentes hélices, comme les agitateurs à pales inclinées, pour mesurer le couple et la consommation d’énergie. Dans une configuration, un réservoir de 1200mm a testé les modèles de flux, montrant comment les agitateurs de boue liquide maintiennent la suspension dans des mélanges à haute teneur en solides. Les résultats guident le choix des hélices, garantissant que l’agitateur final répond à vos besoins sans conjectures.
Ces bancs fournissent des données difficiles à obtenir autrement. Mais pour des insights encore plus approfondis, les outils logiciels interviennent pour modéliser des flux complexes.

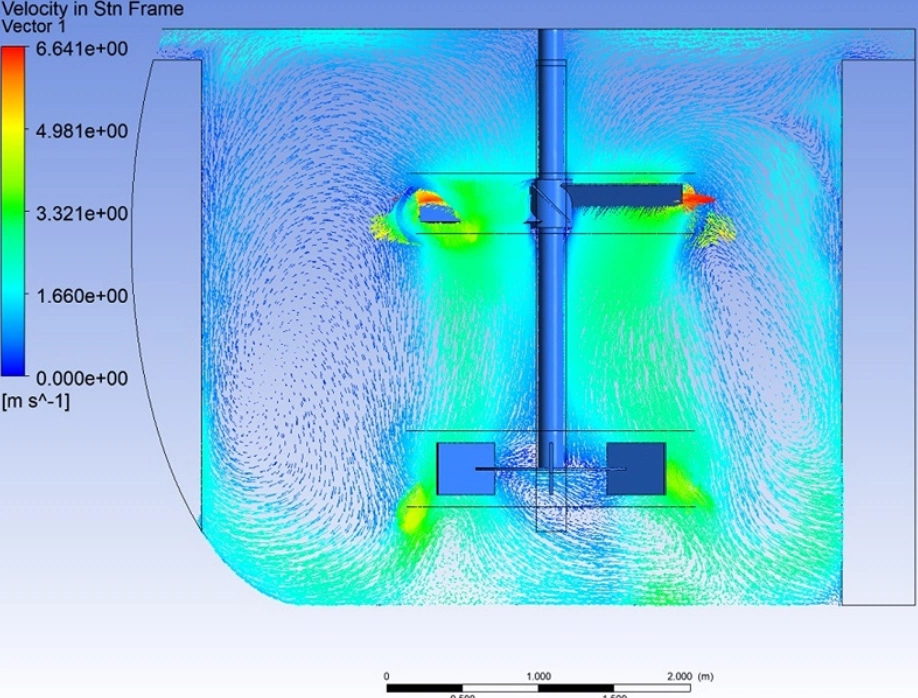

Exploiter le logiciel FLUENT pour l’analyse des flux
Après les tests physiques, la dynamique des fluides computationnelle (CFD) fournit des insights plus profonds, et le logiciel FLUENT donne vie aux simulations. Il analyse comment les fluides se déplacent dans diverses conditions, aidant à prédire la performance des agitateurs dans les réservoirs de l’industrie chimique. Par exemple, dans un scénario de mine non ferreuse, il a modélisé le flux axial dans un réservoir de 3000mm, révélant des zones mortes pouvant causer des encrassements. En ajustant des variables comme l’angle des pales dans les agitateurs à entrée latérale, les ingénieurs ont réduit la consommation d’énergie jusqu’à 20%. Cet outil complète les tests en laboratoire, offrant une vision complète avant la production.
Quels avantages offrent les agitateurs co-courants?
Les agitateurs co-courants brillent dans les configurations où la direction du flux est importante. Ils alignent le mouvement du liquide sur l’action de l’hélice, réduisant les turbulences. Cela les rend idéaux pour les processus sensibles, tout comme les agitateurs verticaux pour la purification de l’eau maintiennent des flux stables pour éviter de perturber les sédiments.
- Applications dans le traitement des acides et les réservoirs de réaction : Dans les réservoirs de réaction PA, l’agitateur co-courant génère une force presque dans la même direction que le flux de fluide. Associée à un faible gradient de concentration en surface, cette configuration empêche considérablement le reflux qui pourrait endommager l’équipement. Un cas typique implique un réservoir de 5000mm de diamètre manipulant des mélanges d’acide sulfurique. Ici, la conception garantit une distribution homogène, augmentant les taux de réaction de 15 à 25%. Dans les usines chimiques, ces agitateurs gèrent des mélanges volatils avec un minimum d’éclaboussures et réduisent l’usure, prolongeant la durée de vie de l’équipement dans des conditions difficiles.
- Avantages pour réduire l’usure et l’encrassement : La lame de l’agitateur est conçue en fonction d’un positionnement optimal dans la zone critique de vitesse. Bien que plus petite que les hélices PBT, elle offre néanmoins une performance hydraulique supérieure. De plus, son diamètre compact dans la zone critique et son courant radial plus lent aident à réduire l’érosion des parois du réservoir, prolongeant ainsi la durée de vie des réservoirs de réaction. Dans un projet minier, l’encrassement a été réduit de 40% par rapport aux modèles traditionnels. Le flux fluide minimise l’accumulation de particules sur les pales, en particulier dans les agitateurs de réservoir de boue traitant des boues abrasives. Des matériaux comme l’acier inoxydable améliorent la durabilité, rendant ces agitateurs fiables pour de longues durées dans la valorisation non ferreuse.

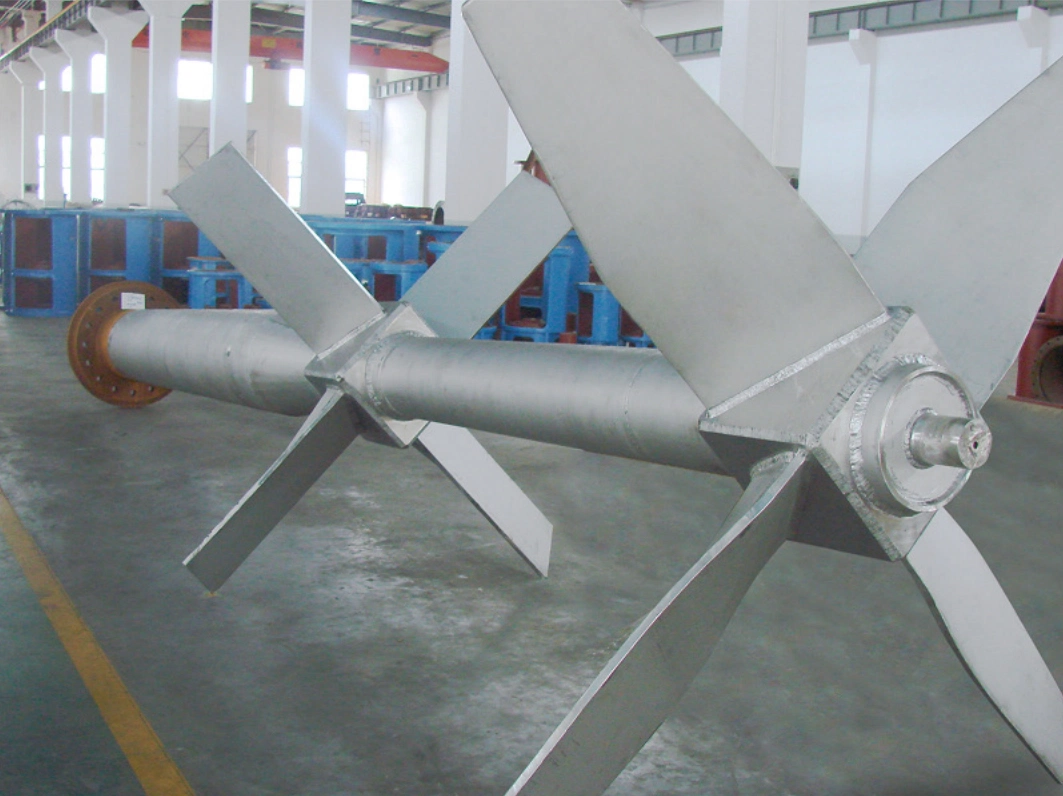

Quand opter pour les agitateurs à section variable et obliquité ?
Ces agitateurs s’adaptent aux niveaux de réservoir changeants. Leur conception variable améliore le flux dans les grands réservoirs, empêchant la stratification. Considérez comment les choix de matériaux des agitateurs horizontaux de boue affectent la performance dans des configurations inclinées : des alliages robustes résistent à la corrosion tout en maintenant l’efficacité.
- Améliorer le flux axial dans les processus de recyclage : Le flux axial est renforcé avec des sections variables. Dans des réservoirs de recyclage jusqu’à 10 mètres de haut, ils font circuler les fluides uniformément de haut en bas. Cela réduit le temps de mélange de 30%, vital pour les processus comme le traitement des eaux usées, où les agitateurs verticaux pour la purification de l’eau nécessitent un mouvement constant. Les angles d’obliquité réglables poussent le flux vers le bas pour empêcher les vortex, garantissant un mouvement régulier dans les processus industriels exigeants où les agitateurs standards échouent.
- Exemples de cas dans la lixiviation et la cristallisation : Dans un réservoir de lixiviation pour le minerai de cuivre, un agitateur à section variable a géré 95% de suspension solide à faible puissance—juste 7.5kW pour un réservoir de 4000mm. Les processus de cristallisation en bénéficient aussi, avec un refroidissement homogène à travers les couches. Une plante a signalé 50% de réduction de l’encrassement, grâce à la capacité de conception à recycler le flux sans points morts. Ces cas soulignent la fiabilité dans les opérations minières et chimiques.
Comment les agitateurs à entrée latérale augmentent-ils l’efficacité à grande échelle ?

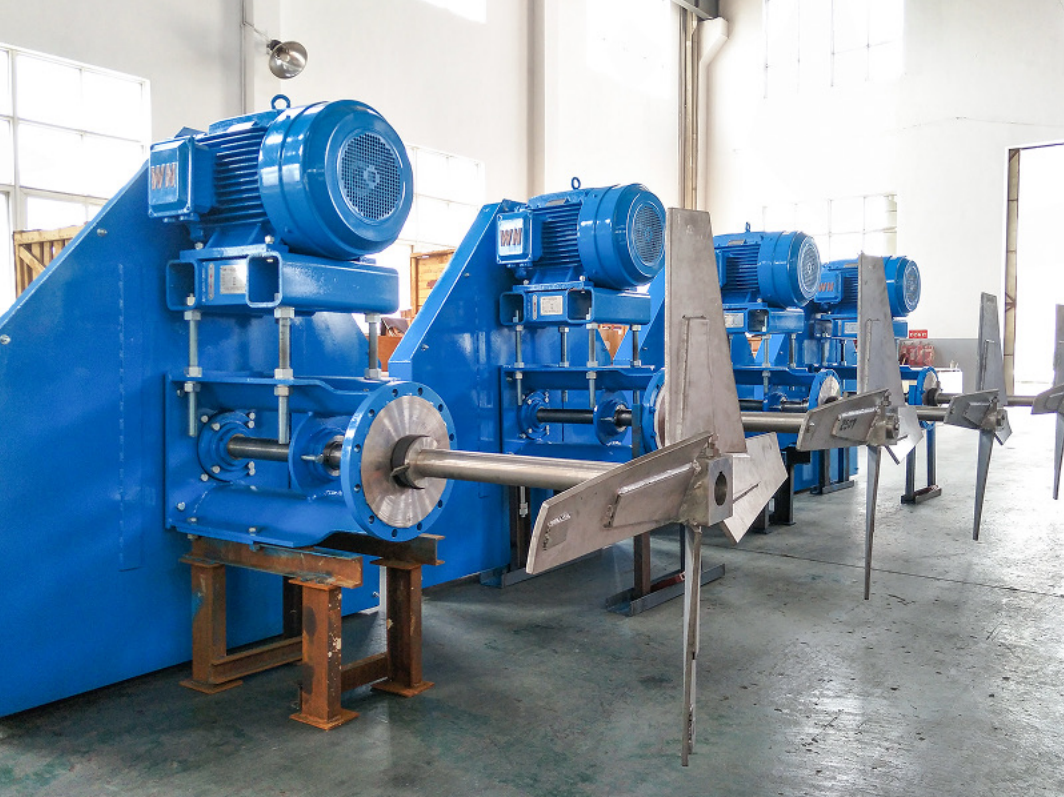

Les agitateurs à entrée latérale s’installent horizontalement, parfaits pour les grands réservoirs. Ils brassent depuis le côté, économisant de l’espace et de l’énergie. Les agitateurs à pales inclinées dans cette configuration excellent dans le mélange de grands volumes, tout comme les agitateurs de réservoir de boue dans les plates-formes de forage.
- Idéal pour les réservoirs de stockage de liquides à grande échelle : Les agitateurs à entrée latérale peuvent être appliqués à la fois aux réservoirs de stockage de liquides à grande capacité et aux réservoirs de pétrole. Pour les réservoirs de plus de 1 000 m³, ils nécessitent seulement un tiers à deux tiers de la puissance des agitateurs à entrée centrale tout en obtenant une performance de mélange comparable. De plus, ils offrent des coûts de fabrication inférieurs et des exigences de fondation plus simples, fournissant des avantages dans les installations à grande échelle. Pour empêcher l’écoulement du liquide pendant le fonctionnement, les unités peuvent être équipées d’un dispositif de scellement dédié.
- Amélioration de l’étanchéité de l’arbre et de la configuration mécanique : Le système d’étanchéité combine des joints d’emballage de l’arbre et des joints mécaniques pour améliorer la sécurité et la fiabilité opérationnelle. La structure innovante du joint d’emballage résout les problèmes couramment rencontrés dans les joints traditionnels, améliorant considérablement la capacité de maintenance en ligne, réduisant les fuites et minimisant l’usure du manchon de l’arbre. Le joint mécanique renforcé présente une bague d’étanchéité stationnaire qui atténue les problèmes causés par la vibration des pales et la pulsation de l’arbre, entraînant une efficacité supérieure, des coûts d’exploitation inférieurs et une durée de vie prolongée.
Quels agitateurs spécialisés conviennent à l’exploitation minière non ferreuse et aux besoins extra-longs ?
Les modèles spécialisés relèvent des défis uniques dans l’exploitation minière. Les agitateurs pour l’industrie chimique se chevauchent ici, avec des conceptions résistant à des conditions difficiles. Le matériau des agitateurs de boue horizontaux inclut souvent des alliages comme le HD-5 pour une force supplémentaire.
- Agitateurs pour l’industrie non ferreuse et la valorisation : Ces agitateurs se concentrent sur les réservoirs de valorisation, manipulant des minerais comme le zinc ou l’aluminium. Un exemple de réservoir de 6000mm utilisait 11kW de puissance pour suspendre 90% de solides, améliorant le rendement de 20%. Les agitateurs verticaux pour la purification de l’eau partagent ces caractéristiques, mettant l’accent sur les mélanges propres dans les étapes de purification. Pour les réservoirs plus profonds, des versions extra-longues étendent la portée sans compromettre la stabilité.
- Agitateurs extra-longs pour les environnements à haute corrosion : Les agitateurs extra-longs atteignent des profondeurs de 15 mètres ou plus. Dans des environnements corrosifs, des matériaux comme l’alliage FS-1 résistent à 95% d’acide sulfurique. Une installation dans une mine de nickel utilisait un arbre de 20 mètres, maintenant le flux avec un minimum de vibrations. Cette durabilité correspond aux agitateurs à entrée latérale dans des environnements difficiles.
Performance prouvée dans les projets réels de NHD
Des projets réels montrent comment les agitateurs performent dans des conditions exigeantes. Voici un regard détaillé sur quatre cas mondiaux, soulignant l’équipement, les défis et les résultats basés sur des mises en œuvre vérifiées.

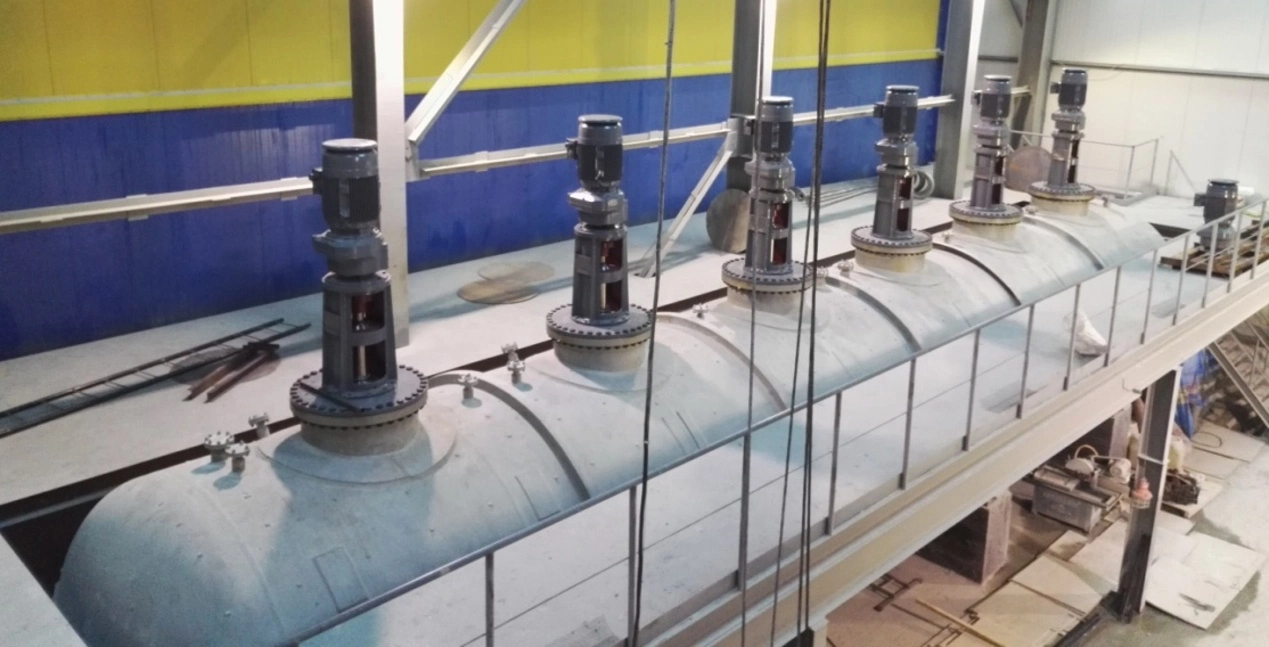

- Projet de fusion de cuivre de la mine d’or des Urals du Sud en Russie : Des agitateurs et des réacteurs de lixiviation ont soutenu une opération de fusion de cuivre de 100KT/a. Installée début 2017, la configuration comprenait un épaississeur Φ30m pour améliorer l’efficacité de la lixiviation. Elle a traité des conditions climatiques froides extrêmes, augmentant la fiabilité globale du processus dans des environnements extrêmes.

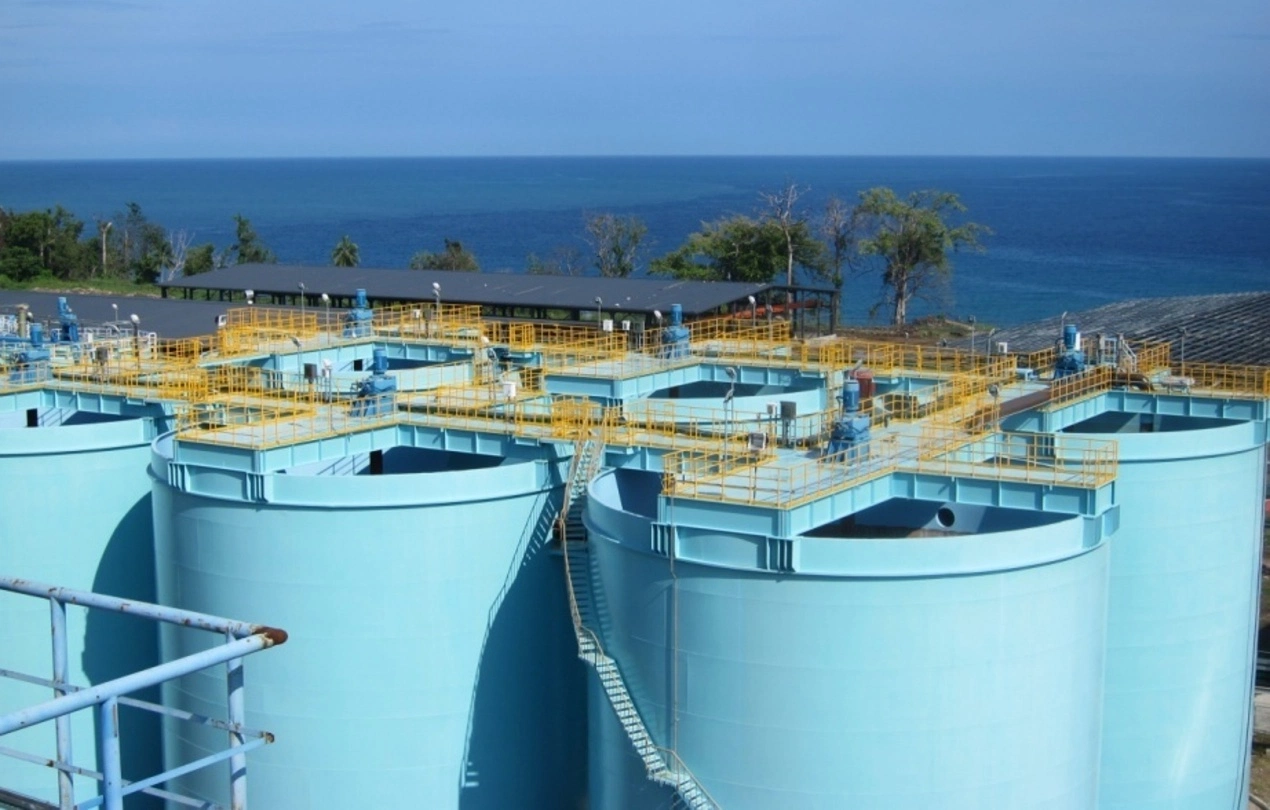

- Papouasie-Nouvelle-Guinée– Projet de fusion de cobalt-nickel de MCC Ramu : Des agitateurs, des réservoirs de boue et de neutralisation ont été utilisés dans cette initiative de fusion de cobalt-nickel. La mise en production complète en 2017 a permis de réduire les temps d’arrêt et d’aligner la production réelle sur la capacité de conception.

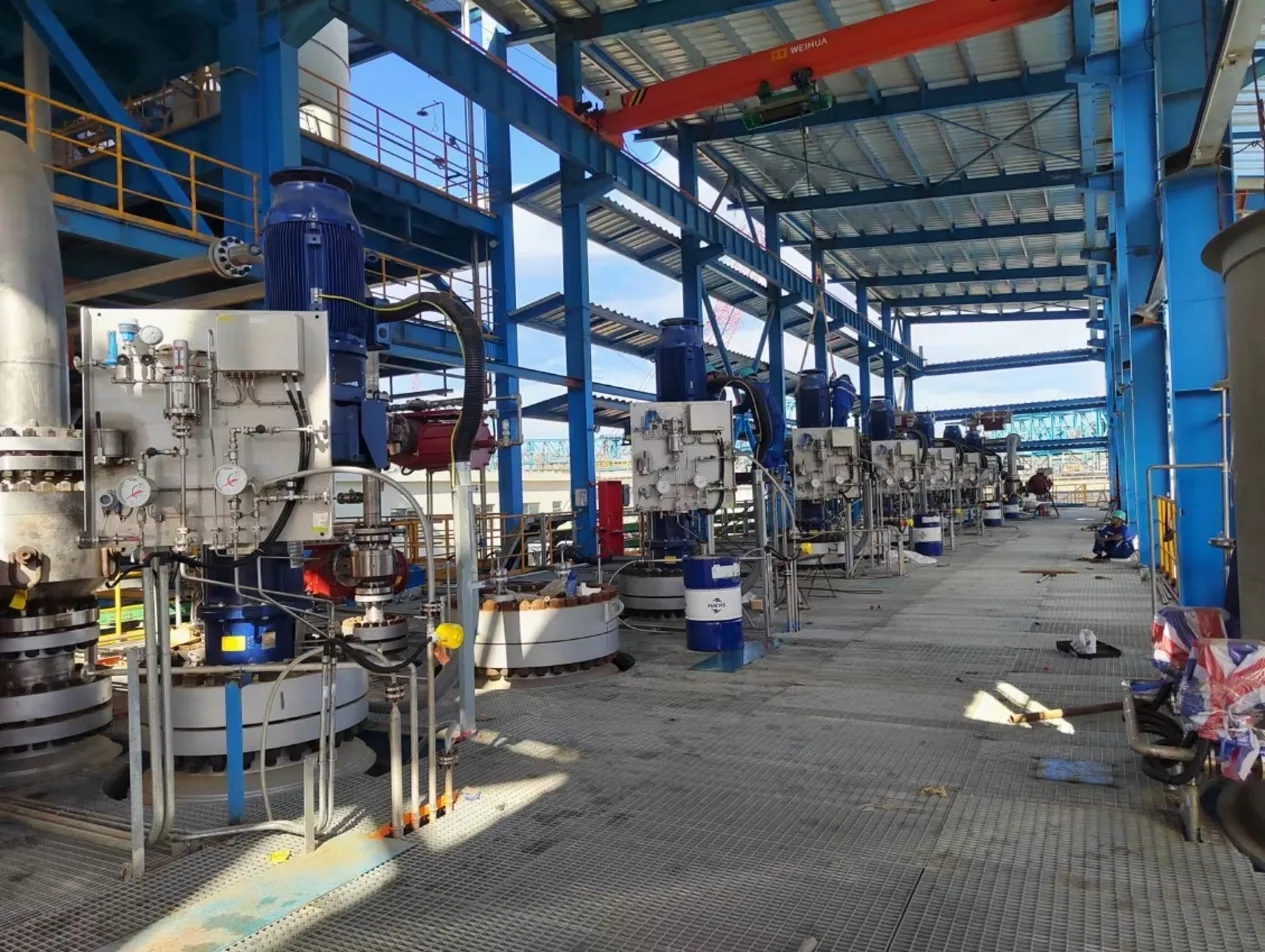

- Indonésie – Projet de minerai de nickel latéritique : Des réacteurs haute pression couplés à des agitateurs ont géré la chaleur et la pression dans le traitement du nickel.

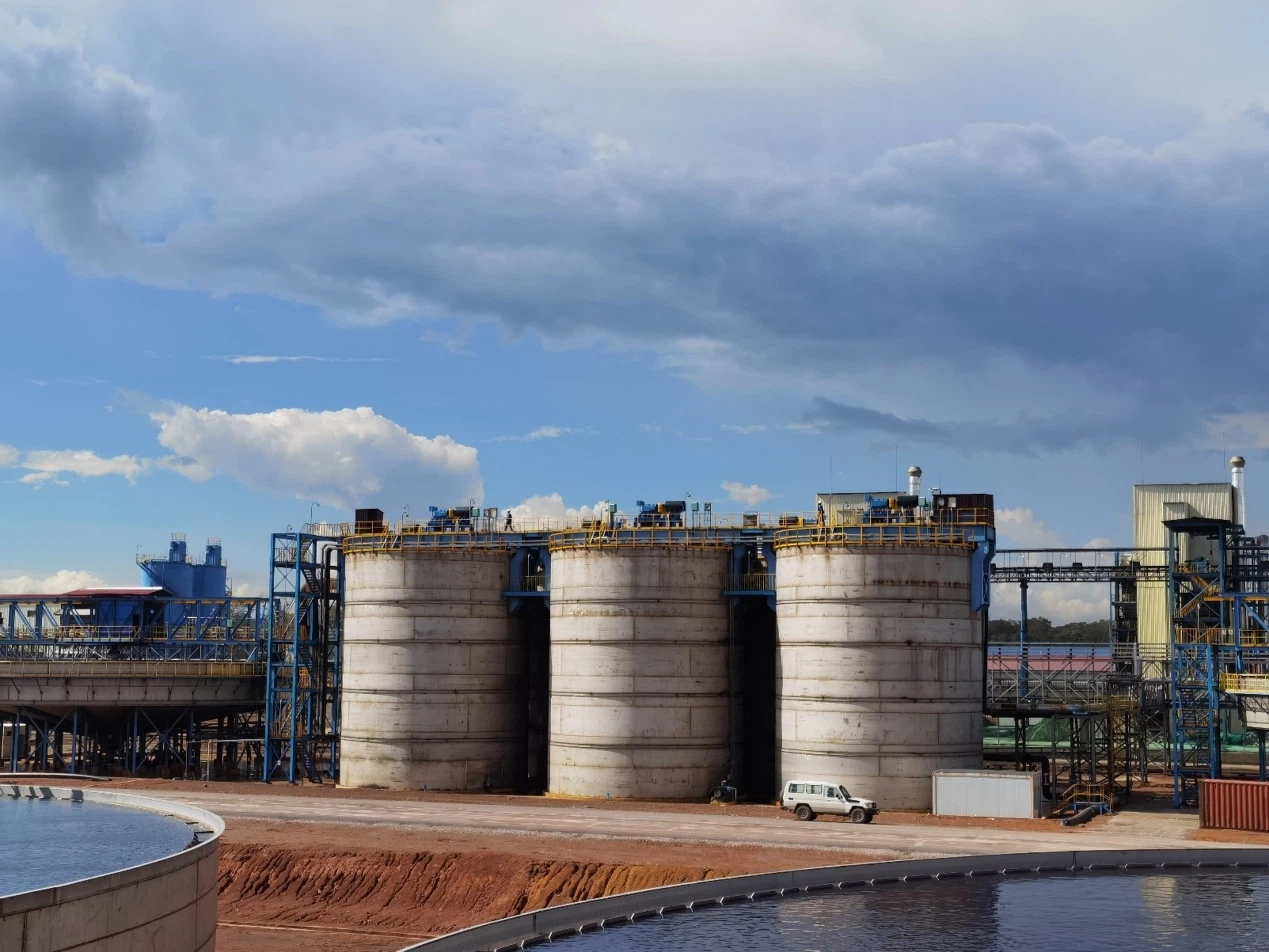

- RDC – Projet de fusion cuivre-cobalt de CMOC KFM : Des réservoirs de précipitation avec agitateurs ont amélioré l’extraction du cuivre et du cobalt.
Conclusion
Choisir le bon agitateur est une décision stratégique qui impacte la productivité de votre usine, la qualité des produits et le résultat net. Il ne s’agit pas de trouver l’option la moins chère, mais la solution la plus rentable sur toute la durée de vie de l’équipement. En commençant par un test de mélange scientifique chez NHD, en comprenant les types fondamentaux d’agitateurs, en apprenant des cas éprouvés de l’industrie et en évaluant les coûts opérationnels à long terme, vous pouvez avancer avec confiance.
Prêt à éliminer les conjectures de votre sélection d’agitateurs ? Contactez nos experts dès aujourd’hui à sales@chinanhd.com pour une consultation personnalisée et découvrez comment notre approche basée sur les données peut optimiser votre processus de mélange.
