في العديد من مشاريع نزع الكبريت الرطب من الغاز المداخن، يميل الناس إلى لوم المعدات الكبيرة أولاً. برج الامتصاص قديم. المضخة الدوارة ليست كافية. يجب تنظيف المزيلة مرة أخرى. كل هذه الأمور قد تكون صحيحة. ومع ذلك، هناك جزء غالبًا ما يتم فحصه في وقت متأخر: وهو بخاخ نزع الكبريت.

 البخاخ ليس مجرد مجموعة من الأنابيب والفوهات. في برج الامتصاص، يقرر كيفية توزيع الطين عبر تدفق الغاز. إذا كانت تغطية الطين ضعيفة، يصبح الاتصال بين الغاز والسائل غير متساوٍ. بعض المناطق تحصل على غسيل كافٍ وبعضها لا. بعد شهور من التشغيل، قد يظهر هذا التصميم الصغير كمشكلة في إزالة SO₂ غير مستقرة، تكلس، تآكل، زيادة حمل المزيلة، أو المزيد من أعمال الإغلاق.

لماذا يؤثر تصميم بخاخ نزع الكبريت على أداء برج الامتصاص

يعمل برج الامتصاص FGD الرطب بواسطة التلامس. يتحرك غاز المدخنة خلال البرج ويلتقي الطين القلوي مع الغاز عبر طبقة الرش. إذا كان نمط الرش متساويًا، يسهل التحكم في التفاعل. إذا كان النمط سيئًا، قد يستمر البرج في العمل، لكن النتيجة يمكن أن تنحرف ببطء.

بخاخ مرتَّب بشكل سيء قد يترك مناطق جافة داخل البرج. زاوية فوهة خاطئة قد تبلل الجدار بشكل مفرط وتفوت مسار الغاز. تدفق الفروع غير المتكافئ قد يغذي بعض الفوهات جيدًا بينما يحرم الآخرين. هذه ليست دائمًا أعطال كارثية. في كثير من الأحيان، تصبح استخدام أعلى للحجر الجيري، مزيدًا من التنظيف، وقيمة مخرج أقل استقرارًا.

تصميم البخاخ يؤثر أيضًا على المعدات اللاحقة. إذا زاد حمل القطرات، فإن المزيلة تحتاج إلى مزيد من الشطف. إذا طُرِح الطين عالياً جدًا أو رفيعًا، قد يحمل الغاز مزيداً من السائل للأعلى. في هذه الحالة، قد لا يحل تغيير المزيلة المشكلة.

ما يجب على المشترين التحقق منه قبل اختيار بخاخ نزع الكبريت

يجب أن تبدأ الاستفسارات بشكل صحيح مع بيانات التشغيل. يجب مشاركة قطر البرج، معدل تدفق الغاز، تركيز SO₂، معدل تدفق الطين، الكفاءة المطلوبة للإزالة، محتوى المواد الصلبة في الطين، بيانات المضخة الدوارة، ضغط الفوهة، وتصميم البرج مع المورد.

نوع الفوهة وزاوية الرش يجب أن تتطابق مع البرج. زيادة الفوهات لا تعني تلقائيًا تغطية أفضل. تصميم الفروع، تداخل الرش، توازن الضغط، تصميم الشطف، والوصول إلى الصيانة كلها أمور مهمة بنفس القدر.

يحتاج اختيار المواد أيضًا إلى مناقشة مبكرة. يمكن أن يكون طين FGD الرطب تآكليًا وكاشطًا. تحتاج مواد الأنابيب، الشفاه، الفروع، والفوهات إلى معالجة حالة الطين الحقيقية. قد يخفض المادة الرخيصة تكلفة الشراء الأولى، لكن التسرب، الترقق، أو استبدال الفوهات المتكرر يمكن أن يكلف أكثر لاحقًا.

بالنسبة للمشاريع الخارجية، يجب على المشترين أيضاً تأكيد معايير الشفاه، خطط الفوهات الاحتياطية، طرق التعبئة، الرسومات التركيبية، واستجابات ما بعد البيع. بمجرد تشغيل البرج، يمكن أن تصبح مشكلة صغيرة في البخاخ صعبة الإصلاح بسرعة.

علامات شائعة تشير إلى أن البخاخ يحد من تشغيل البرج

غالبًا ما تكون مشاكل البخاخ مخفية داخل شكاوى أخرى. قد يقول المشغلون إن البرج يتراكم بسرعة كبيرة، أن مخرج SO₂ غير مستقر، أو أن سقوط الضغط في المزيلة يرتفع. يجب فحص طبقة الرش عندما تستمر هذه المشاكل في الظهور.

تغطية الطين غير المتساوية

التغطية غير المتساوية تعني أن بعض مناطق الغاز لا تلتقي بكمية كافية من الطين. قد يزيد المصنع من تدوير الطين لتعويض ذلك، لكن ذلك يزيد من حمولة المضخة وقد لا يغطي المنطقة الضعيفة. هذا شائع في مشاريع التجديد حيث يزداد المصنع من حجم الغاز أو هدف الإزالة بينما يحافظ على ترتيب الرش القديم.

انسداد الفوهة وفقدان التدفق

طين FGD الرطب ليس ماء نظيف. قد يحمل جسيمات الحجر الجيري، الجبس، قطع القشور، والمواد الصلبة الأخرى. إذا كان مرور الفوهة صغيرًا جدًا، أو إذا كان الشطف ضعيفًا، أو إذا لم يكن تدفق الفروع متوازنًا، يمكن أن يحدث انسداد. بمجرد فقدان التدفق في عدة فوهات، يصبح الاتصال بين الغاز والسائل أسوأ.

زيادة التحميل إلى المزيلة

يعمل البخاخ والمزيلة في بيئة البرج نفسها. قد يؤدي اتجاه الفوهة الضعيف أو القطرات الرقيقة الزائدة إلى زيادة تحميل السائل. ثم يجب على المزيلة التعامل مع سائل أكثر مما هو مخطط له. قد يتبع ذلك المزيد من مياه الغسيل، وسقوط ضغط أعلى، والمزيد من الصيانة.

كيفية تطابق هيكل البخاخ مع برج الامتصاص

في برج امتصاص كبير، يتضمن البخاخ عادةً مجمعًا رئيسيًا، عدة فروع، والعديد من الفوهات. الهدف البسيط هو نقل الطين من المضخة الدوارة إلى كل نقطة رش. العمل الحقيقي هو الحفاظ على توزيع ثابت.

توضح NHD صفحة منتج بخاخ نزع الكبريت هذا الهيكل بوضوح: يقوم البخاخ بتوزيع الطين من المضخة الدوارة إلى كل نقطة، ويتم ضخ طين برج الامتصاص من خلال المجمع والفروع إلى الفوهات. هذا هو المنطق الأساسي الذي يجب على المشترين فهمه قبل مقارنة العروض.

بالنسبة لبرج جديد، يمكن تخطيط البخاخ مع قطر البرج، طبقات الرش، مسار تدفق الغاز، وهيكل الدعم. بالنسبة لبرج تعديل، تكون المساحة أضيق. يجب أن يتناسب البخاخ الجديد مع فتحات الصيانة الموجودة، والدعائم، وفتح الأنابيب، ووقت الإغلاق. قد تكون هناك حاجة إلى هيكل مقسّم أو قياسات موقعية.

أهمية اختيار المواد في بيئات FGD الرطبة

أنظمة FGD الرطبة صعبة على المعدات. قد يتسبب الطين في تآكل جدار الأنابيب. قد يتسبب الغاز والسائل في تآكل الأجزاء المعدنية. يمكن أن يغير محتوى الكلوريد، ودرجة الحموضة، ودرجة الحرارة، وتركيز المواد الصلبة احتياجات المواد.

يجب على المشترين تجنب طلبات المواد الغامضة. يجب عليهم تقديم شروط الطين والغاز، ثم يطلبوا من المورد توضيح اختيار المواد للمجمع، أنبوب الفرع، الشفاه، اللحامات، والفوهة.

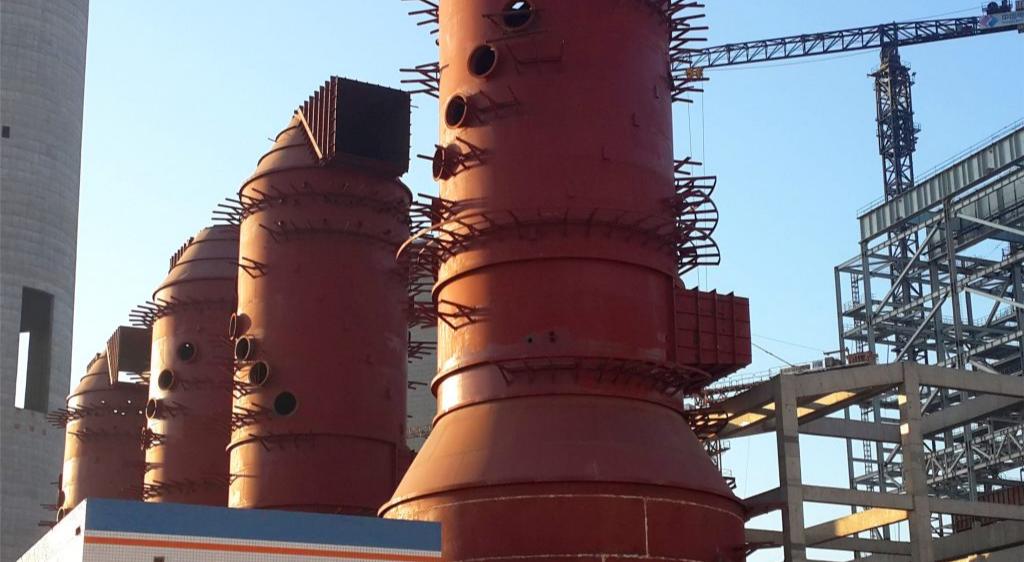

يظهر مشروع  نزع الكبريت من الغاز المداخن لمجموعة شاندونغ شينفا التابع لـ NHD خبرتها في السيطرة على تآكل برج الامتصاص وتنفيذ EPC. المشروع شمل أبراج امتصاص الوحدة 1#-6# بطاقة 700 ميجاواط، حيث تم استبدال بطانة FRP/المطاط التقليدية بـ SuperAustenitic + Hastelloy لتحسين مدة الخدمة والموثوقية.

مشاريع التجديد تحتاج إلى مراجعة موقعية إضافية

نادراً ما تتطابق أبراج الامتصاص القديمة تماماً مع الرسومات الأصلية. بعض الأبراج تحتوي على أصداف تم إصلاحها، دعم متغير، فوهات مستبدلة أو إضافات جديدة. إذا استخدم المورد الرسومات القديمة فقط، قد لا يتناسب البخاخ الجديد خلال فترة الإغلاق.

لمشاريع التجديد، يجب على المشترين جمع رسومات البرج، صور الموقع، حجم فتحات الصيانة، موقع الدعم، ارتفاع الفوهة، بيانات المضخة الدوارة، وفترة الإغلاق المخططة. إذا كان البرج سيزيد القدرة أو يحقق هدفًا أكثر صرامة للانبعاثات، يجب أيضًا توفير الواجب الجديد.

قد لا يكون تصميم البخاخ القياسي مناسبًا. قد تكون هناك حاجة إلى ترتيب فروع مخصص، تسليم مقسم، اتصال شفاه خاص، وضبط مواقع الفوهات. من الأفضل تأكيد هذه النقاط قبل التصنيع بدلاً من تعديل المعدات في الموقع تحت ضغط الوقت.

كيفية مقارنة موردي بخاخات نزع الكبريت

يجب أن يفهم المورد المؤهل تشغيل FGD الرطب، وليس فقط تصنيع الأنابيب. يجب على المشترين التحقق مما إذا كان لدى المورد القدرة على مراجعة تدفق الغاز، تدفق الطين، حمولة SO₂، قطر البرج، تغطية الفوهة، فقدان الضغط، اختيار المواد، والقدرة على الوصول إلى الصيانة.

يجب أن يكون المورد أيضًا قادرًا على توفير حزمة بخاخ كاملة، بما في ذلك المجمع، الفروع، الفوهات، الشفاه، الدعائم، الرسومات، مستندات المواد، واقتراحات قطع الغيار.

يمكن مراجعة NHD كمورد خيار واحد. تغطي سلسلة معدات نزع الكبريت التابعة لها برج تجديد نزع الكبريت، بخاخ في مصنع الفولاذ، مزيل الضباب شيفرون، فلتر الشمع BECOFIL، فلتر الشمع من ألياف الكربون، نظام تنظيف الغاز BlueFil، منظف الفرشاة الدوار BECOFLEX، ومزيل الضباب الشبكي. بالنسبة للمشترين الهندسيين، يساعد هذا النطاق الأوسع من المنتجات عند احتياج مشروع برج الامتصاص إلى بخاخ، بطانة برج، مزيل ضباب، والمعدات ذات الصلة معًا.

الأسئلة المتكررة

س1: ما هي المعايير التي يجب على المشترين تقديمها قبل اختيار بخاخ نزع الكبريت؟

ج1: يجب على المشترين تقديم قطر البرج، معدل تدفق الغاز، تركيز SO₂، معدل تدفق الطين، محتوى المواد الصلبة في الطين، بيانات المضخة الدوارة، ضغط الفوهة، الكفاءة المطلوبة للإزالة، رسومات البرج، حجم فتحات الصيانة، وتخطيط الموقع.

س2: هل هناك حد أدنى للطلب المطلوب لمعدات بخاخ نزع الكبريت؟

ج2: بالنسبة لمشاريع الأبراج الكبيرة، عادة ما يكون الحد الأدنى للكمية المطلوبة مجموعة كاملة واحدة. تعتمد الكمية النهائية على عدد الأبراج، طبقات الرش، تخطيط المجمع والفروع، طلب الفوهات الاحتياطية، متطلبات المواد، وجدول المشروع.

س3: هل يمكن تخصيص بخاخات نزع الكبريت لمشاريع التجديد؟

ج3: نعم. غالباً ما تحتاج مشاريع التجديد إلى تصميم مجمع مخصص، أقسام مقسمة، ترتيب فروع معدلة، وصلات شفاه خاصة، وتحديد مواقع الفوهات بناءً على مساحة البرج المتوفرة، وهيكل الدعم، فتحات الصيانة، ووقت الإغلاق.

س4: هل يمكن لـ NHD دعم التركيب، الصيانة، وخدمة ما بعد البيع؟

ج4: نعم. يمكن لـ NHD دعم اختيار المعدات، التصميم المخصص، التصنيع، إرشادات التركيب، نصائح الصيانة، تخطيط قطع الغيار، وخدمة ما بعد البيع. بالنسبة لمشاريع أبراج الامتصاص الخارجية، يجب على المشترين تأكيد شروط الموقع ونطاق الخدمة قبل الطلب. إذا كان لديك أي أسئلة أخرى، لا تتردد في الاتصال بـ NHD.
