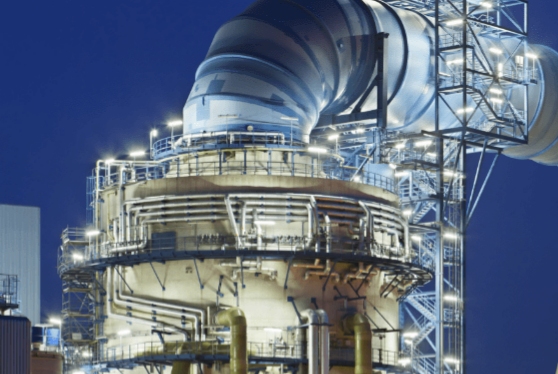

معالجة الغازات الصناعية ليست مجرد تحقيق رقم انبعاثات على الورق. في المصانع الحقيقية، يمكن أن تتحرك الغازات المبللة والضباب الحمضي والقطرات السائلة والجسيمات اللزجة والأبخرة المسببة للتآكل معًا. إذا غادر الغاز البرج مع كميات زائدة، يمكن أن يتضرر كل من المروحة التالية والأنبوب والمبادل الحراري والمدخنة أو قسم المعالجة التالي. لهذا السبب لا تزال معدات إزالة الضباب مهمة في عام 2026.
لماذا تهم معدات إزالة الضباب في معالجة الغاز الصناعي
تقوم معدات إزالة الضباب بإزالة القطرات السائلة المحملة، الضباب الحمضي، أو الهايدروسل من تيار الغاز. في إزالة الكبريت، الهدف الرئيسي عادة ما يكون مركبات الكبريت مثل SO₂. لكن بعد التنظيف الرطب أو الامتصاص، قد يحمل الغاز المعالج قطرات سائلة أو ضبابًا رقيقًا. تلك القطرات يمكن أن تسبب تآكلًا، تراكمًا، مشاكل تصاعد ظاهرة، أو تحميلًا رطوبيًا في القسم التالي.
السيطرة على الضباب الحمضي مختلفة قليلاً. هنا، المشكلة الرئيسية هي قطرات الحمض أو الضباب الدقيق، غالبًا من مصانع حمض الكبريتيك، أبراج الامتصاص، أنظمة الكلور القلوي أو صهر الغاز الحمضي. قد تكون هذه الجسيمات أصغر بكثير من القطرات السائلة العادية، لذا فإن معدات الفصل العادية قد لا تكون كافية.
يجب على المشتري أن يفهم هذا الاختلاف أولاً. تقليل الكبريت يُخفض من الملوثات الكبريتية. الإزالة الحمضية تُزيل القطرات الحمضية والهايدروسل الصغيرة. غالبًا ما تُستخدم معدات إزالة الضباب في فصل الغاز والسائل أو كخطوة نهائية للتنقية بين هذين الاحتياجين.
ما الذي يجب على المشتري تأكيده قبل اختيار معدات إزالة الضباب
ينبغي أن تتضمن الاستفسار الجاد أكثر من مجرد قطر البرج وحجم الغاز. يحتاج المورد إلى معرفة ما هو موجود فعلاً داخل الغاز.
تشمل البيانات المفيدة معدل تدفق الغاز، درجة حرارة الغاز، الضغط، حجم القطرات السائلة، تركيز الضباب الحمضي، المكونات المسببة للتآكل، الغبار أو الجسيمات اللزجة، حد انخفاض الضغط، حجم البرج، مساحة التركيب، الحاجة إلى الغسيل، ومتطلبات الانبعاثات.
نوع المشروع مهم أيضًا. النظام الجديد يتيح حرية أكبر في التصميم والتخطيط. أما مشاريع التحديث فتكون عادةً أكثر تقيدًا. قد يتعين على معدات إزالة الضباب أن تمر عبر منفذ موجود، أو تتناسب مع الدعامات القديمة، أو تُركب أثناء فترة توقف قصيرة. إذا لم يقدم المشتري هذه الحدود مبكرًا، قد يبدو العرض جيدًا ولكنه يفشل في الموقع.
بالنسبة للمشاريع الخارجية، يجب مناقشة الوصول إلى الصيانة قبل الشراء. قد تصبح معدات إزالة الضباب التي يصعب تنظيفها أو إزالتها أو فحصها مكلفة لاحقًا، حتى لو كان السعر الأولي منخفضًا.
أنواع رئيسية من معدات إزالة الضباب
إزالة الضباب بلوح متشعب لجريان الغاز الرطب وإزالة القطرات الأكبر
إزالة الضباب بلوح متشعب يُستخدم عادة عندما يحتوي الغاز على قطرات سائلة أكبر. يعمل عن طريق تغيير الاتجاهات. يتحرك الغاز مع قنوات اللوح، بينما لا تستطيع القطرات الأثقل تتبع مسار الغاز بسهولة. تصطدم بسطح اللوح، تتجمع، وتتساقط بعيدًا.
يمكن لهذا التصميم أن يتناسب مع أنظمة إزالة الكبريت من غازات المداخن الرطبة، أجهزة التنظيف، أنظمة التبخير، أبراج التقطير، ومعالجة الضباب الحمضي حيث يكون الغاز رطبًا وتحميل القطيرات مرئيًا. كما أنه مفيد عندما يكون التصميم المقاوم للغسيل والإنسداد مهمًا.
تُعد NHD مثالًا على لوح إزالة الضباب المتشعب. يتميز بهيكل مع مستوى أنبوبي واحد ومستويين متموجين. يركز التصميم على تقليل فقدان الضغط، وتقليل غسل المنطقة الميتة، وتقليل خطر الانسداد من خلال الغسيل والسلوك ذاتي التنظيف. يمكن أيضًا تخصيصه وفقًا لمتطلبات العملاء.
إزالة الضباب بالشبكة السلكية لفصل الغاز والسائل العادي
إزالة الضباب بالشبكة السلكية يُعتبر داخليًا مألوفًا في كثير من المصانع الكيميائية. يُستخدم غالبًا لفصل الغاز والسائل العادي حيث يحمل الغاز داخلي البرج قطرات سائلة صغيرة.
منطق العمل مباشر. يمر الغاز عبر وسادة شبكية معدنية. تلمس القطرات الأسلاك، تجتمع في قطرات أكبر، وتعود بالسقوط بالجاذبية. بالنسبة للعديد من أجهزة الامتصاص، أجهزة التنظيف، المباخر، والأبراج الكيميائية، يعد هذا الخيار العملي والناضج.
لا ينبغي على المشترين اعتبار جميع مصفيات الشبكة السلكية بنفس الشكل. المادة السلكية، قطر السلك، كثافة الشبكة، سمك الوسادة، هيكل الإطار، طريقة الإزالة، وكل ذلك يغير النتيجة. إذا كان الغاز يحتوي على مواد صلبة أو مادة لزجة، فإن الوصول للتنظيف يصبح مهمًا جدًا.
تتضمن خط إنتاج NHD لـ معدات إزالة الضباب بالشبكة السلكية المعيارية، النوع الدرج، والنوع على شكل V. الصمامات من النوع الدرج تكون مفيدة بشكل خاص عندما يحتاج العمال لرفع الوحدة دون دخول البرج. بالنسبة لمشاريع التحديث والمواقع التي تتطلب صيانة متكررة، يمكن لهذا النوع من الهيكل تقليل وقت الإصلاح وتحسين سلامة الوصول.
مرشح الشمع لإزالة الضباب الحمضي بدقة أعلى
عندما يحتوي الغاز على ضباب حمضي دقيق، قد لا يكون الهيكل البسيط للوح أو الشبكة السلكية كافيًا. هنا يصبح جهاز مرشح الشمع أكثر أهمية.
تُستخدم مرشحات الشمع عندما يحتاج المشروع لإزالة الضباب بدقة أعلى. إنها شائعة في أبراج تجفيف حمض الكبريتيك، أبراج الامتصاص الأساسية والثانوية، أنظمة الكلور القلوي، أبراج استعادة الحرارة من النفايات في درجات الحرارة المنخفضة، أجهزة التنظيف بالغاز المختلط، وأنظمة معالجة الغاز الحمضي الأخرى. تُعد مرشح الشمع BECOFIL من NHD مثالاً في هذه الفئة. بدأت NHD بالتعاون مع Begg Cousland في 2005 لتجميع مرشحات الشمع BECOFIL.
يجب على المشتري فحص حجم جزيئات الضباب، هدف الكفاءة، فقدان الضغط، سرعة الطبقة، مادة الألياف، مادة الحشية، مقاومة التآكل، ودورة الاستبدال. قد يزيل مرشح الشمع ضبابًا أدق بكثير، لكنه يحتاج أيضًا إلى التحديد الصحيح. إذا لم يتم فحص تحميل الغاز أو انخفاض الضغط، فقد لا يعمل الجهاز كما هو متوقع.
مرشح الألياف الكربونية لظروف الضباب الحمضي القاسية
بعض المشاريع أصعب من مصانع حمض الكبريتيك العادية. في صهر المعادن غير الحديدية، قد يحتوي الغاز الناتج على مادة الفلورين. إذا كان HF حاضرًا، قد يكون عمر مرشحات الشمع الزجاجية العادية أقصر بسبب التآكل.
تم تصميم مرشح الألياف الكربونية لهذه الظروف الأصعب من الضباب الحمضي. إنها مناسبة بشكل خاص لصهر النحاس، الزنك، الرصاص، البيريت، والصناعات الكيميائية الأخرى غير الحديدية حيث قد يظهر HF في الغاز.
هذا لا يعني أن كل مشروع ضباب حمضي يجب أن يستخدم الألياف الكربونية. يعني أنه يجب على المشترين فحص تركيب الغاز بصدق. إذا كان الغاز يحتوي على HF، أو تركيز ضباب حمضي مرتفع، أو خطر تآكل أقوى، تصبح مادة مرشح الشمع عنصرًا أساسيًا في الشراء. قد توفر المادة الخطأ المال في البداية ولكن تزيد من وتيرة الاستبدال لاحقًا.
كيفية مطابقة معدات إزالة الضباب مع تطبيقات المشروع
الطريقة الأكثر أمانًا هي مطابقة المعدات حسب الواجب.
بالنسبة لأنظمة إزالة الكبريت من الغازات الرطبة، يتم مراجعة معدات إزالة الضباب باللوح المتشعب وإزالة الضباب بالشبكة السلكية أولاً لأن الغاز عادة يحمل قطرات أكبر أو ضبابًا رطبًا. بالنسبة لأبراج تجفيف وامتصاص حمض الكبريتيك، تصبح معدات مرشح الشمع أكثر أهمية حيث يحتاج الضباب الحمضي الدقيق إلى سيطرة صارمة.
بالنسبة لأنظمة الغاز الكيميائي والكلور القلوي، يمكن مراجعة مرشح BECOFIL الشمعي عندما يكون الضباب الدقيق وانخفاض الضغط المنخفض مهمين. بالنسبة للغاز الحمضي غير الحديدي مع إمكانية احتوائه على HF، يجب فحص مرشح الشمع بالألياف الكربونية كخيار مادي خاص.
بالنسبة لأماكن مخرج أجهزة التنظيف، يعتمد الاختيار على حجم القطيرات والغبار. إذا كان الغاز يحتوي على قطرات سائلة أكبر، قد يكون إزالة الضباب باللوح كافيًا. إذا كان الغاز يحتوي على ضباب حمضي دقيق، قد تحتاج إلى مرشح شمعي بعد أو بدلاً من مرحلة الفصل السابقة.
ما هي القدرات التي يجب على المشتريين التحقق منها في المورد
يجب على المورد الجيد ألا يبيع منتجًا قياسيًا واحدًا فقط. بالنسبة لإزالة الكبريت والسيطرة على الضباب الحمضي، يجب على المورد فهم عدة أنواع من معدات إزالة الضباب ومساعدة المشتري في مقارنتها.
يجب على المشترين التحقق مما إذا كان المورد يمكنه مراجعة مكونات الغاز، حجم القطيرات، تركيز الضباب الحمضي، متطلبات انخفاض الضغط، خطر التآكل، وتخطيط البرج. يجب على المورد أيضًا دعم التصميم غير القياسي، اختيار المواد، تصنيع، توجيه التثبيت، نصائح الصيانة، تخطيط قطع الغيار، وخدمة ما بعد البيع.
يمكن اعتبار NHD كخيار هنا. تشمل سلسلة معدات إزالة الكبريت الخاصة بها معدات إزالة الضباب باللوح المتشعب، مرشح الشمع BECOFIL، مرشح الشمع بالألياف الكربونية، ومعدات إزالة الضباب بالشبكة السلكية، وكذلك معدات التنظيف بالغاز وإزالة الكبريت ذات الصلة. بالنسبة للمشترين الهندسيين، يساعد تغطية المنتج هذه عندما يحتاج مشروع واحد إلى أكثر من مرحلة معالجة غاز واحدة.
الأسئلة الشائعة
س1: ما المعلومات التي يجب على المشترين تقديمها قبل اختيار معدات إزالة الضباب؟
ج1: يجب على المشترين تقديم معدل تدفق الغاز، درجة الحرارة، الضغط، حجم القطيرات، تركيز الضباب الحمضي، المكونات المسببة للتآكل، محتوى الغبار، حجم البرج، مساحة التركيب، حد انخفاض الضغط، متطلبات الغسيل، وهدف الانبعاثات.
س2: هل هناك حد أدنى للطلب لمعدات إزالة الضباب؟
ج2: بالنسبة لأجهزة البرج الصناعي، يكون الحد الأدنى عادة مجموعاً كاملاً، لكن يعتمد العدد النهائي على عدد الأبراج، نوع مزيل الضباب، هيكل التركيب، الطلب على قطع غيار، وجدول المشروع. بالنسبة لمشاريع الدفعة، يجب على المشترين تأكيد الرسومات وتوقيت التسليم مبكرًا. إذا كان لديك أي أسئلة أخرى، لا تتردد في الاتصال بـ NHD.
س3: هل يمكن تخصيص معدات إزالة الضباب لمشاريع التحديث؟
ج3: نعم. غالبًا ما تحتاج مشاريع التحديث إلى تحديد الأبعاد المخصصة أو الهيكل المنفصل بسبب المنفذ الموجود، والدعامات، والداخلية التي قد تحد من التركيب. يجب على المشترين تقديم الرسومات القديمة، صور الموقع، حجم المنفذ، توزيع الدعم الداخلي، وجدول التوقف قبل التصميم النهائي.
س4: هل يمكن لـ NHD دعم التركيب، الصيانة، وخدمة ما بعد البيع؟
ج4: نعم. يمكن لـ NHD دعم اختيار المعدات، التصميم المخصص، التصنيع، توجيه التركيب، نصائح الصيانة، تخطيط قطع الغيار، وخدمة ما بعد البيع. بالنسبة للمشاريع الخارجية، يجب على المشترين تأكيد نطاق الخدمة وظروف الموقع قبل الطلب.
