Schwefelsäure-Trocknungs- und Absorptionstürme stellen aufgrund der Säurekonzentration, Temperatur, Flüssigkeitsverteilung, Dampfkontakt und Inspektionszugänglichkeit besondere Anforderungen an die Turminnenteile. Wenn Käufer Säureverteiler, Packungsträger, Rohre oder andere Innenteile von Schwefelsäuretürmen ausschließlich anhand allgemeiner Edelstahlbezeichnungen auswählen, kann frühzeitige Korrosion zu Säureleckagen, ungleichmäßiger Verteilung, häufigeren Wartungsarbeiten und kürzeren Austauschzyklen führen. Eine sicherere Materialauswahl sollte die tatsächliche Säurebelastung berücksichtigen. HD-1 hochsiliziumhaltiger Edelstahl, die Position des Turms und das voraussichtliche Wartungsfenster.

Warum stellen Einbauten für Schwefelsäuretürme eine risikoreiche Materialentscheidung dar?

Das Materialrisiko in einem Schwefelsäureturm beschränkt sich nicht auf ein einzelnes Korrosionsproblem. Es entsteht durch das Zusammenwirken von Säurekonzentration, Temperatur, Strömungsgeschwindigkeit, Flüssigkeitsverteilung, Nass-Trocken-Kontakt und Zugangsbeschränkungen an Verteilern, Rohrleitungen, Packungsstützen und den ersten Kontaktzonen der Packung. Für Käufer ist es daher ratsam, zunächst die tatsächliche Säurebelastung zu definieren, bevor sie sich für hochsiliziumhaltigen Edelstahl HD-1 oder eine andere korrosionsbeständige Legierung entscheiden.

Korrosionsrisiko, Säureaustritt und Kosten ungeplanter Stillstände

Korrosion beginnt häufig an Verteilerschlitzen, Trogkanten, Rohrauslässen, Schweißnähten, Krümmern, Halteklammern und Stellen, an denen Säure erstmals mit der Packung in Kontakt kommt. Schon ein kleines Leck an einem Säureverteiler oder einer Rohrverbindung kann die Packung beschädigen, Stützteile angreifen und eine Notabschaltung erforderlich machen. Die höheren Kosten entstehen in der Regel durch Betriebsausfall, Sicherheitsüberprüfung, Reparaturarbeiten und den Zeitdruck, den Austausch innerhalb eines kurzen Stillstandszeitraums abzuschließen.

Warum Standard-Edelstahl bei Schwefelsäureanwendungen versagt

Standardbezeichnungen für Edelstahl sind für die Innenausstattung von Schwefelsäuretürmen zu allgemein. Eine Edelstahlsorte, die in einer bestimmten Säurekonzentration, in einer Niedriggeschwindigkeitsleitung oder in einem vollständig benetzten Bereich geeignet ist, ist möglicherweise nicht für die Nähe eines Verteilers für heiße, konzentrierte Säure, einer Nass-Trocken-Grenzfläche oder des Kopfes eines Absorptionsturms geeignet. Wenn die Materialauswahl auf einer allgemeinen Edelstahlbezeichnung beruht, übersehen Käufer möglicherweise die tatsächlichen Korrosionsbedingungen in der Chemieanlage, die die Lebensdauer verkürzen.

Kritische Prozessbedingungen: Konzentration, Temperatur, Nass-Trocken-Zonen und Strömungsgeschwindigkeit

Säurekonzentration und Temperatur bestimmen die erste Materialgrenze, während Strömungsgeschwindigkeit, Feststoffrisiko, Gaskontakt, Spritzzonen und intermittierende Trocknung den Korrosionsverlauf beeinflussen können. Käufer sollten Bereiche mit hochkonzentrierter Säure bei hohen Temperaturen, Rohrbögen, Verteileranschlüsse, Dichtungsoberseiten, Wandbereiche, Übergänge zwischen Trägern und Inspektionsöffnungen kennzeichnen, damit der Lieferant chemische Angriffe und Erosionskorrosion gemeinsam beurteilen kann.

Wie man das Material für Turmeinbauten an die Säurebelastung anpasst

Eine praxisorientierte Materialauswahlmatrix sollte die einzelnen Komponenten des Turms mit Säurestärke, Temperaturbereich, Durchflussrate, Gaszusammensetzung, Nass-Trocken-Belastung, Zugangsgrenzen, früheren Ausfallpunkten und Wartungszielen verknüpfen. Dadurch wird vermieden, dass das Angebot lediglich einen vagen Vergleich von Stahlsorten darstellt. Hochsiliziumhaltiger Edelstahl HD-1 sollte hinsichtlich Bauteilposition und Prozessbelastung geprüft werden, insbesondere für Säureverteiler, Rohrleitungen, Packungshalterungen und Nachrüstteile.

Wo passt HD-1 Hochsilizium-Edelstahl?

HD-1 eignet sich besonders für Anwender, die von der Betrachtung allgemeiner Edelstahlkonstruktionen zu spezifischen Anforderungen an Schwefelsäurekolonnen übergehen. Die Materialinformationen von NHD beschreiben HD-1, einen hochsiliziumhaltigen Edelstahl, als korrosionsbeständiges Material, das von der Jiangsu Xinhongda Group und dem Institut für Metallforschung der Chinesischen Akademie der Wissenschaften gemeinsam für den Langzeiteinsatz in konzentrierter Schwefelsäure bei hohen Temperaturen entwickelt wurde. Bei der Planung der Kolonneneinbauten sollten Konzentration, Temperatur, Bauteilposition, Fertigungsanforderungen, Inspektionszugänglichkeit und Flüssigkeitsverteilung gemeinsam berücksichtigt werden.

Trocknungs- und Absorptionstürme & Hochtemperatur-Konzentratsäure-Aufwand

NHD verwendet HD-1-Hochsilizium-Edelstahl für Anwendungen mit konzentrierter Schwefelsäure, wo Komponenten von Trocknungs- und Absorptionstürmen eine höhere Korrosionsbeständigkeit erfordern, als herkömmlicher Edelstahl bieten kann. Die Produktinformationen von NHD listen Anwendungsbereiche von HD-1 auf, darunter Rohr-, Trog- und Schalenverteiler für Säuren; Zulaufrohre für Verteiler; Säurerohre; Gehäuse von Trocknungs- und Absorptionstürmen; Schwefelsäureleitungen, -krümmer, -flansche, -stützroste, Umwälztanks und Säurekühler. Käufer müssen vor der endgültigen Auswahl noch Konzentration, Temperatur, Gaskontakt und Verdünnungsrisiko prüfen.

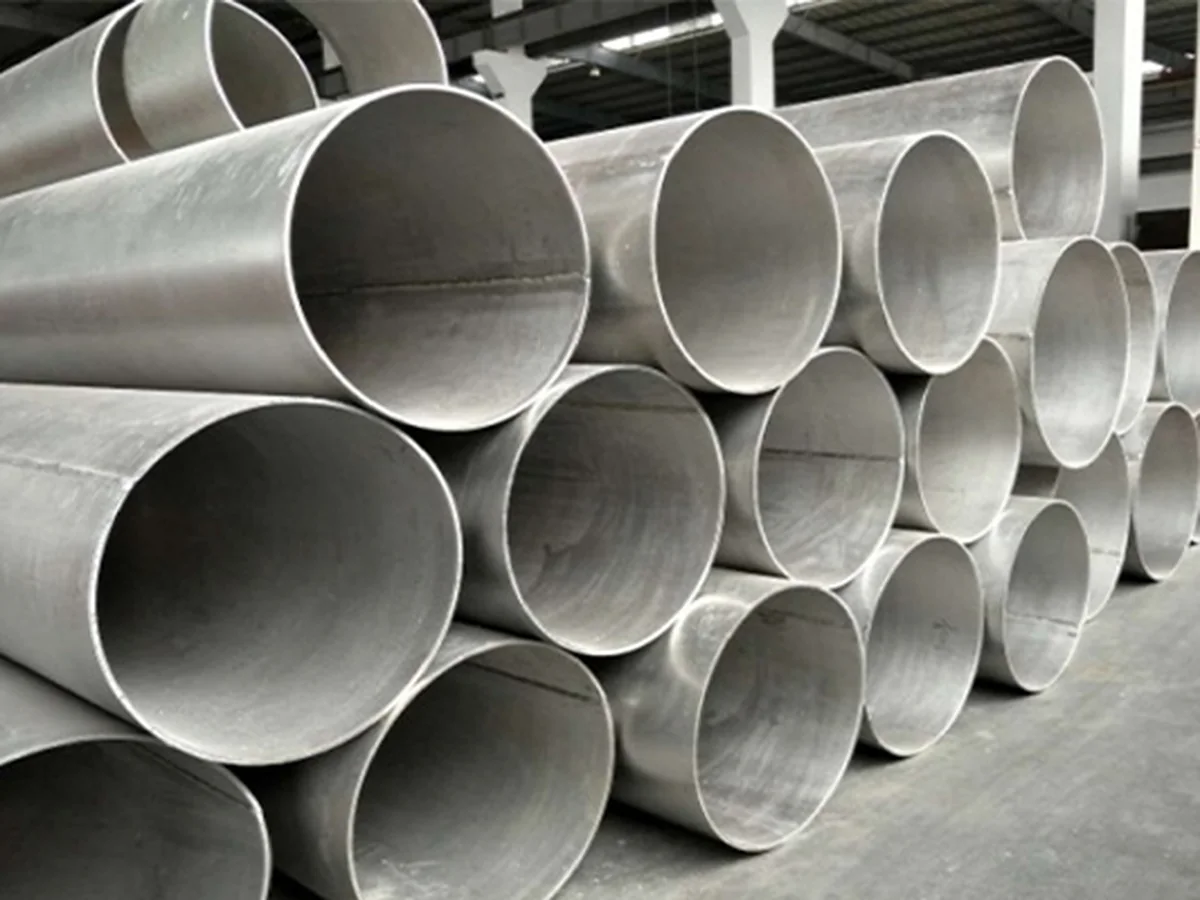

Säureverteiler und -leitungen

Säureverteiler, Rohre, Krümmer und Flansche sind chemischen Angriffen und hydraulischer Belastung ausgesetzt. NHD positioniert HD-1 innerhalb seiner MaterialserieSo können Käufer Material, Fertigung und Turmkonstruktion miteinander verknüpfen, anstatt sich nur auf den Namen des Stahlherstellers zu beschränken.

Verpackungsstützkomponenten

Die Auflageroste der Packungen sind mechanischer Belastung ausgesetzt und gleichzeitig Säurenebel, Flüssigkeitsfilmen und lokalem Abfluss ausgesetzt. Wenn Korrosion die Tragfähigkeit der Auflageroste verringert, kann dies zu Packungsbewegungen, ungleichmäßiger Bettauflage und erschwerter Turminspektion führen.

Wie kann die Konstruktion von Röhren-Säureverteilern die Zuverlässigkeit verbessern?

Die Materialwahl und die Auslegung des Verteilers sollten gemeinsam geprüft werden. Selbst eine hochwertige Legierung kann eine unzureichende Flüssigkeitsverteilung, verstopfte Fließwege oder trockene Packungsbereiche nicht ausgleichen. Ein Rohrtrog-Säureverteiler ermöglicht es Käufern, Gehäusematerial, Verteilerdichte, Flüssigkeitsfilmabdeckung und Packungsschutz in einer einzigen Prüfung zu besprechen.

Gehäusematerial des HD-1-Verteilers

Der Rohrtrog-Säureverteiler verwendet für den Verteilerkörper in Schwefelsäuretrocknungs- und Absorptionstürmen hochsiliziumhaltigen austenitischen Edelstahl HD-1. Dies ist wichtig, da der Verteiler den Säurestrom steuert, bevor die Flüssigkeit die Füllkörper erreicht. Daher müssen Material, Schweißung, Montage und die Bedingungen für die Turmmodernisierung gemeinsam geprüft werden. Laut Produktinformationen bietet die HD-1-Legierung ohne anodischen Schutz eine hohe Korrosionsbeständigkeit und eine Lebensdauer von über 15 Jahren unter geeigneten Betriebsbedingungen.

Verteilungspunktdichte und stabile Flüssigkeitsfilmbedeckung

Die Verteilerpunktdichte sollte in Abhängigkeit von Turmdurchmesser, Durchflussrate, Füllkörpertyp und Betriebslast geprüft werden. Die Informationen zum NHD-Rohr-Trog-Säureverteiler geben eine Säureverteilung von mindestens 42 Punkten/m² vor, wobei die Punkteanzahl je nach Projektanforderungen anpassbar ist. Ziel ist eine stabile Flüssigkeitsfilmabdeckung, weniger Trockenzonen und weniger überlastete Punkte – nicht die Übernahme eines Layouts aus einer anderen Anlage.

Verpackungsschutz und Absorptionseffizienz

Ein stabiler Flüssigkeitsfilm schützt die Füllkörper, indem er die Säure gleichmäßiger verteilt und so verhindert, dass sie sich an isolierten Stellen konzentriert. Er kann die Absorptionseffizienz verbessern, die tatsächliche Leistung hängt jedoch weiterhin von Prozessdaten, dem Zustand des Reaktors und der Betriebsführung ab.

Wie sollten Käufer eine korrosionsbeständige Angebotsanfrage erstellen?

Eine korrosionsbeständige Angebotsanfrage sollte dem Lieferanten helfen, den Turm zu verstehen, bevor er Material- oder Bauteilempfehlungen gibt. Ein optimales Angebotspaket enthält Daten zum Medium, Turmzeichnungen, Installationsgrenzen, Inspektionserwartungen und Materialnachweise, insbesondere beim Vergleich von HD-1 mit einer anderen korrosionsbeständigen Legierung.

Medien- und Prozessdaten / Materialnachweisprüfung

Beginnen Sie mit Säurekonzentration, Temperatur, Säureumwälzrate, Gaszusammensetzung, Strömungsgeschwindigkeit, Feststoff- oder Verunreinigungsrisiko und Betriebsart. Fragen Sie anschließend nach den Materialnachweisen, die das vorgeschlagene Material des Säureverteilers oder die Turminnenausstattung stützen, wie z. B. Anwendungsbereich von HD-1, Korrosionsbeständigkeit, Schweiß- und Montageanforderungen, und ob es sich um hochkonzentrierte Säure bei hohen Temperaturen oder um andere Bedingungen handelt, die eine gesonderte Prüfung erfordern.

Turmzeichnung und Installationsgrenzen

Geben Sie Turmdurchmesser, Verteilerhöhe, Packungshöhe, Mannlochgröße, Stützkonstruktion, Düsenpositionen und Nachrüstbeschränkungen an. Diese Details beeinflussen die Fertigungsgröße, die Montagereihenfolge, das Schweißverfahren und den Inspektionszugang.

Nutzungsdauer und Wartungsziele

Geben Sie das angestrebte Inspektionsintervall, das Stillstandsfenster, den Ersatzteilplan und die Teile an, die bereits ausgefallen sind. Bei der Angebotserstellung sollte der Käufer die Turmzeichnung beifügen, den defekten Verteiler oder Rohrabschnitt markieren, die Mannlochgröße bestätigen und vermerken, ob das Teil als Einzelteil oder für die Montage vor Ort zerlegt geliefert werden muss. Käufer können Kontaktieren Sie NHD Anhand dieser Daten können Material und die Auslegung des Rohrtrog-Säureverteilers im Hinblick auf die tatsächliche Prozessbelastung überprüft werden.

Warum sollten Sie bei Schwefelsäureturm-Einbauten auf NHD setzen?

Für Einbauten in Schwefelsäuretürmen benötigen Käufer mehr als nur die Materialbezeichnung. Sie brauchen einen Lieferanten, der HD-1-Materialien, Erfahrung mit Schwefelsäureanlagen, Vertriebsnetze, Fertigungsmöglichkeiten, Nachrüstgrenzen und Wartungsziele miteinander verknüpfen kann. Das Produktsortiment und der technische Prüfprozess von NHD tragen dazu bei, die Diskussion hin zu einer prozessgerechten Auswahl zu lenken.

Bewährte HD-1-Materialexpertise und umfassendes Angebot an Schwefelsäure-Ausrüstung

NHD entwickelte HD-1 in Zusammenarbeit mit dem Institut für Metallforschung der Chinesischen Akademie der Wissenschaften für Hochtemperatur-Anlagen zur Herstellung konzentrierter Schwefelsäure. Diese enge Verbindung zwischen dem hochsiliziumhaltigen Edelstahl HD-1 und der Verwendung in allgemeinen Metallwerkstoffen macht ihn prädestiniert für den Einsatz in Schwefelsäureanlagen. Das Produktportfolio von NHD für Schwefelsäureanlagen umfasst außerdem Tropfenabscheider, Draht-Demister, Gasheizungen, Säuretrogverteiler, Schalenverteiler, Rohrverteiler sowie Rohrverbindungsstücke aus der hochsiliziumhaltigen Legierung HD-1. So können Käufer Säureverteiler, Rohrleitungen, Packungshalterungen und zugehörige Turmeinbauten in einem einzigen Gespräch besprechen.

Prozessorientierte Auswahl mit technischer Unterstützung

Neue und alte Kühltürme sowie Sanierungsprojekte weisen selten identische Zugangs-, Unterstützungs- und Durchflussbedingungen auf. NHD kann vor der endgültigen Auswahl Mediendaten, Turmzeichnungen, aktuelle Schwachstellen, Bauteilpositionen, Säurepfade, Schweißanforderungen, Transportbeschränkungen, Installationsbeschränkungen und Serviceziele prüfen. NHD verfügt über mehr als 800 abgeschlossene Projekte und betreut regelmäßig über 1000 Kunden aus verschiedenen Branchen, darunter auch der Schwefelsäureindustrie. Das Unternehmen beschäftigt 260 Ingenieure und Techniker, 50 Experten, hält über 300 Patente und ist nach ISO 9001:2015, ISO 14001:2015 und ISO 45001:2018 zertifiziert. Diese Informationen ersetzen keine projektspezifische Korrosionsprüfung, helfen Käufern aber bei der Beurteilung, ob der Lieferant prozessgerechte Materialien und die Konstruktion von Rohr-Trog-Säureverteilern gewährleisten kann.

Schlussfolgerung

Die Auswahl der Einbauten für korrosionsanfällige Schwefelsäuretürme sollte sich nach Säurekonzentration, Temperatur, Durchflussbedingungen, Nass-Trocken-Beanspruchung, Einbauort und Wartungsanforderungen richten und nicht allein nach der Edelstahlbezeichnung. Hochsiliziumhaltiger Edelstahl HD-1 bietet Käufern eine Materialvorgabe für Komponenten von Trocknungs- und Absorptionstürmen, während NHD HD-1-Material, Rohrtrog-Säureverteiler und Schwefelsäureturm-Einbauten optimal auf die jeweiligen Prozessanforderungen abstimmen kann.

Häufig gestellte Fragen

Frage 1: Wann sollten Käufer HD-1-Edelstahl mit hohem Siliziumgehalt für die Innenausstattung von Schwefelsäuretürmen in Betracht ziehen?

A1: Käufer sollten dies berücksichtigen, wenn Komponenten von Trocknungs- oder Absorptionstürmen konzentrierter Schwefelsäure, hohen Temperaturen, wiederholter Benetzung oder Korrosion an Säureverteilern, Rohrleitungen, Packungsstützen und zugehörigen Einbauten ausgesetzt sind. Die endgültige Entscheidung sollte jedoch weiterhin anhand der tatsächlichen Säurekonzentration, Temperatur, Strömungsgeschwindigkeit und der Nass-Trocken-Belastung überprüft werden.

Frage 2: Welche Daten sollte ein Chemiewerk vor der Auswahl des Säureverteilermaterials bereitstellen?

A2: Eine Anlage sollte Angaben zur Säurekonzentration, zum Temperaturbereich, zum Säuredurchfluss, zu den Gasbedingungen, zu den Turmzeichnungen, zur Verteilerposition, zum Packungstyp, zu den Nass-Trocken-Zonen, zum Inspektionszugang, zur Wartungshistorie und zum voraussichtlichen Stillstandszeitraum enthalten.

Frage 3: Wie trägt ein Rohrtrog-Säureverteiler zur Zuverlässigkeit eines Säureverteilerturms bei?

A3: Es verbindet das Gehäusematerial des HD-1-Verteilers mit einer für eine stabile Säureverteilung ausgelegten Anordnung. Die Informationen zum NHD-Rohrrinnen-Säureverteiler geben eine Säureverteilung von mindestens 42 Punkten/m² an, wobei die Verteilungspunkte je nach Projektanforderungen anpassbar sind. Durch die gemeinsame Betrachtung der Verteilungspunkte und der Turmbelastung ermöglicht die Konstruktion eine gleichmäßigere Flüssigkeitsfilmabdeckung, einen besseren Packungsschutz und eine übersichtlichere Wartungsplanung.
